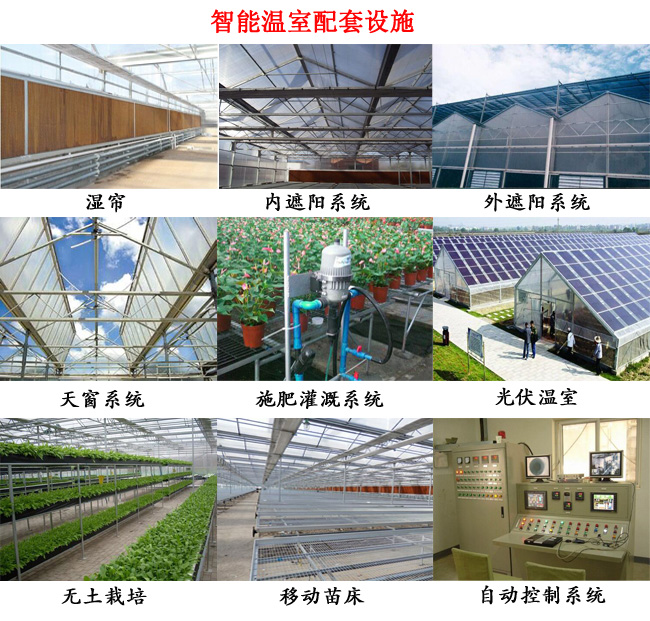

| 文洛式玻璃智能溫室配套設施 | |
| 發布時間:2019-06-24 12:59:03 | 瀏覽次數： | |

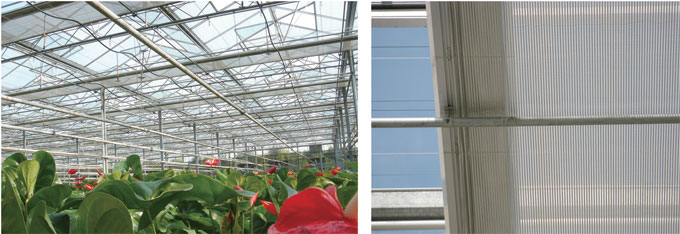

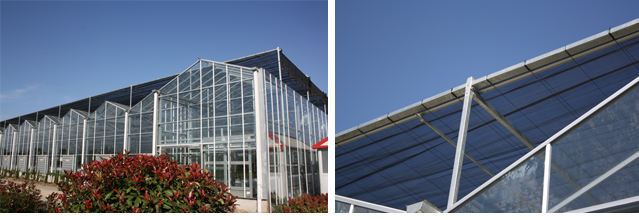

（一）內遮陽系統（齒輪齒條傳動） 內遮陽保溫系統可從多方面改善溫室的生態環境。炎熱夏季遮陽幕能阻擋部分陽光，并使陽光漫射進入室內，均勻照射作物，保護作物免受強光灼傷，同時使溫室溫度下降4-6℃；通過選用不同的幕布，可形成不同的遮陽率，滿足不同作物對陽光的需求；冬季夜間，內遮陽保溫系統可以有效阻止紅外線外逸，減少地面輻射熱流失，減少加熱能源消耗，大大降低溫室的運行成本。 此遮陽幕系統為托/壓幕線系統，即遮陽幕安裝時位于托幕線和壓幕線之間，托幕線承擔全部遮陽幕的重量，壓幕線防止幕被風吹起或幕布收攏時重疊過高，托/壓幕線上下間距50mm。幕線間距，上層壓幕線1m，下層托幕線0.5m。托、壓幕線采用LS透明聚酯線，抗拉強度127kgf以上。 幕布采用上海產遮陽保溫兩用幕布，遮陽率約75%，節能率約57%。 1.技術性能 行程：4m 運行速度：0.5m/min 單程運行時間：8min 電源：380V、三相、50HZ 電機功率：0.75KW 減速比：1：500 2.系統基本組成 （1）、控制箱及電機 該箱內裝配有幕布展開與合攏兩套接觸器，即可手動開停，又可通過行程開關，實現自動停車。驅動電機、聯軸器和減速電機為專用電氣設備，與控制箱相連接，該電機輸出軸處配備了行程開關，限位準確，使整套系統運行平穩可靠。 （2）、齒條副 選用進口A型拉幕專用齒輪、齒條。質量可靠、運行平穩。 （3）、傳動部分 傳動部分由減速電機及配套部件組成，通過減速電機及與之相連的傳動軸輸出動力。 減速電機： 選用進口減速電機,工作穩定可靠。 傳動軸 采用國標φ42×3.25的熱鍍鋅鋼管，中部通過聯軸器與電機相連，其余部分與齒條副/齒條座（均布）相連，通過齒條副將驅動軸的圓周運動轉換為均勻的直線運動。 推拉桿 采用φ32×2的熱鍍鋅鋼管，每根齒條連接1列，方向與屋脊的方向一致。縱向與溫室長度基本相等。與推拉桿連接的驅動幕桿為專用鋁型材，沿跨度方向橫向布置，帶動幕布開閉，使幕布在運行中平展美觀。 （4）、密封兜： 在遮陽網兩側末端處增加保溫密封兜。  （二）外遮陽系統（齒輪齒條傳動） 外遮陽系統夏季能將多余陽光擋在室外，形成蔭涼，保護作物免受強光灼傷，為作物創造適宜的生長條件。遮陽幕布可滿足室內控制濕度及保持適當?shù)臒崴剑龟柟饴溥M(jìn)入溫室種植區域，保持最佳的作物生長環境。 1、 技術性能 行程：3.88m 運行速度：0.50m/min 單程運行時間：8min 電源：380V、三相、50HZ 電機功率：0.75KW 減速比：1：500 2、 系統基本組成 （1）、外遮陽構架： 溫室頂部安裝1組外遮陽骨架。選用50×50鍍鋅方管，聯棟間用鍍鋅方管和連接件組合成網架結構。支架部分強度可靠，外形美觀。 （2）、 其他系統組成與內遮陽相同，幕布采用上海產的黑色外遮陽幕，遮陽率為80%。節能率25%，幅寬4.3m。  （三）風機/濕簾降溫系統 1、工作原理 風機/濕簾降溫系統是利用水的蒸發降溫原理實現降溫目的。 降溫系統的核心是能讓水蒸發的濕簾，由波紋狀的纖維紙粘結而成，由于在原料中添加了特殊化學成分，耐腐蝕，使用壽命長。特制的輸水濕簾能確保水均勻地淋濕整個降溫濕簾墻。空氣穿透濕簾介質時，與濕潤介質表面進行的水氣交換將空氣的顯熱轉化為汽化潛熱，實現對空氣的加濕與降溫。 濕簾安裝在溫室的北端，風機安裝在溫室南端。當需要降溫時，通過控制系統的指令啟動風機，將室內的空氣強行抽出，造成負壓；同時水泵將水打在對面的濕簾墻上。室外空氣被負壓吸入室內時，以一定的速度從濕簾的縫隙穿過，導致水分蒸發、降溫，冷空氣流經溫室，吸收室內熱量后，經風機排出，從而達到循環降溫的目的。 2、基本配置 濕簾及配水系統包括濕簾、供水系統和集水系統。 在溫室濕簾中間設置循環水池，為濕簾系統提供水源。 供水系統包括潛水泵、分流管、供水主管、配水管、折水板和分水器等以及必要的調節閥門。其中供水主管、配水管和折水板均為特殊UPVC材料制作，使用壽命長。 集水系統包括集水槽和回水管。其制造材料同供水系統之供水主管和折水板。每段濕簾內設1個回水點，匯總到總回水管，排到集水池。 濕簾外設鋁合金側開外翻窗，側窗位于北墻濕簾外，側窗高度：2米； 所有側窗通風口均安裝25目防蟲網。覆蓋物為PC板 風機：采用ANF系列負壓軸流風機，外形尺寸1380×1380×400，排風量44000m3/h/臺，單機功率1.1kw。 （四）供熱系統 本項目溫室內采用同程式供暖系統，由熱源、一級輸送管網、二級輸送管網及散熱器四部分組成。其中熱源由用戶提供至溫室附近我首部。 散熱器采用連棟溫室大量使用的光管散熱器。沿溫室四周上下雙層排列。苗床下采用DN34-58園藝專用熱鍍鋅鋼制園翼散熱器.  （五）、移動苗床系統 溫室內布置鍍鋅鋼結構活動苗床，由熱浸鍍鋅鋼材制作床架，鋁合金作苗床邊框，中間采用熱鍍鋅鋼絲網。每跨安裝5排苗床。每臺苗床寬1750mm，高750mm，長37mm,總面積為2266m2。苗床安裝于混凝土地坪上，可進行微調。 （1）苗床龍門架：40×20×1.5mm熱鍍鋅矩管 （2）苗床網橫擔：25×20×1.2mm熱鍍鋅矩管 （3）滾杠：1.5寸熱鍍鋅管 （4）苗床邊框：鋁合金現場 （5）苗床網：孔徑100×50，絲經3.0 （6）防側翻裝置 （六）、溫室照明器具 溫室照明設計主要包括溫室內普通照明和補光照明兩種類型。 （1）室內普通照明：因溫室夜間作業較少，室內普通照明僅在溫室通道與控制柜處設置照明，照度取20lx的節能熒光燈。間距4米一盞。每棟溫室需配置26盞。 （2）補光照明：對于花卉生產型溫室，因天氣的原因需對植物進行補光。補光照明的燈具與普通照明燈具一樣也應選用密閉型燈具，補光燈布置應考慮補光照度的均勻性要求。根據要求每10平方米配置光通量為33600lm的DDF生物效應燈一盞。每棟溫室需配置270盞。 （3）開關：溫室的燈開關應選用密閉翹板開關，采用明裝方式安裝在溫室結構上，安裝高度距地面1.4m.。 （4）插座：溫室的插座應選用密閉插座，安裝位置距地面高度為1.8m.,插座16組。 （七）、灌溉施肥系統 溫室灌溉系統的功能是將灌溉用水從水源提取，經適當加壓、凈化、過濾等處理后，由輸水管道進入田間灌溉設備，最后由溫室田間灌溉設備中的灌水器對作物實施灌溉。項目灌溉系統由以下主要部分組成： （1）蓄水池：50m3 （2）水泵及電動機 （3）水沙分離器 （4）介質過濾器 （5）水動施肥器 （6）疊片過濾器 （7）壓力傳感器 （8）主控電磁閥 （9）灌溉控制箱 （10）供水干支管 （11）閥門及滴灌管 （八）、配電、防雷系統 1、本溫室接地采用TN-S系統，溫室內部N線與PE線分開敷設，在電纜僅配電箱處按規范要求接地，接地電阻小于4Ω。 2、溫室控制箱按照控制對象分別按自動、手動或停止控制。手動時通過面板開關直接操縱接觸器來控制；自動時由計算機發出信號控制中間繼電器，再由中間繼電器操縱接觸器來控制。 3、溫室每跨均配有1組單項及三項電源插座，便于移動設施用電，該插座符合IEC309、GB11918/11919標準，有良好的防水性、抗沖擊及防脫落功能。 4、控制箱配有電子漏電保護單元，靈敏度為30Ma,可保證高濕環境下人身安全。 5、各電動機均配有過載保護及缺項保護，頂窗電機配有雙限位保護，大限度減少由電動機損壞而引起的停產風險。 6、防雷系統 根據《民用建筑電器設計規范》（JGJ/T16-92）,溫室防雷為三級防雷。對于溫室主體防雷，因溫室主體骨架采用金屬構架，我們采用將金屬骨架可靠的接地（此接地系統與電源的接地系統連接在一起）；對于設備的防雷，為防止雷電通過電源線導入設備，在溫室總電源進線處加裝雷電保護器。 （九）、計算機控制系統 計算機控制系統是利用各種傳感器與溫室環境有關的參數（如空氣溫度、濕度、光照等）采集進來并按照一定的規則控制溫室的各種執行驅動設備（如天窗、風機、濕簾等）以達到人工控制溫室環境目的的并具有完全自動化和一定智能化的計算機系統。 項目選用適應農業示范區高檔花卉溫室的計算機控制系統。該系統突出特點： （1）、傳感器配置精良，測控準確。系統所配傳感器均為進口名牌產品。 （2）、系統檢測能力強?？刂葡到y(tǒng)可同時檢測室外溫度、濕度、風速、風向、光照輻射、雨雪信號、雨量、室內多點濕度、多點光照強度、二氧化碳濃度、土壤溫濕度、營養液PH值、營養液Ec值、水暖水溫等 （3）、控制設備極為豐富?？赏瑫r(shí)控制天窗、外遮陽、內遮陽、內保溫幕、風機、濕簾、濕簾外翻窗、環流風機、補光燈、灌溉水泵、灌溉伐、施肥伐等。 （4）、控制理念完善先進。系統借鑒加拿大Argus控制系統的控制理念，并結合國內高校對設施農業的研究成果，不斷融合用戶反饋的控制需求，形成了完善的先進控制理念?？刂葡到y(tǒng)提供： ·每天4個時段的獨立目標溫濕度的設計。符合植物全天不同時間的生長需要。 ·多級濕簾風機控制，風機可間歇式工作，防止溫度波動太大，降溫結束后，自動吹干濕簾水分，延長濕簾壽命。 ·以時間條件進行灌溉，并以“光積累量”反映植物蒸騰作用，并對灌溉進行修正。 （5）、極富人性化的操作?？刂破鞑捎么笃聊粷h字液晶屏，可同時顯示15行漢字，顯示內容極為豐富?！叭S動畫監視界面”效果極其逼真。 |
|
|
|
