| 智能溫室控制系統詳解 | |
| 發布時間:2019-03-07 11:37:51 | 瀏覽次數： | |

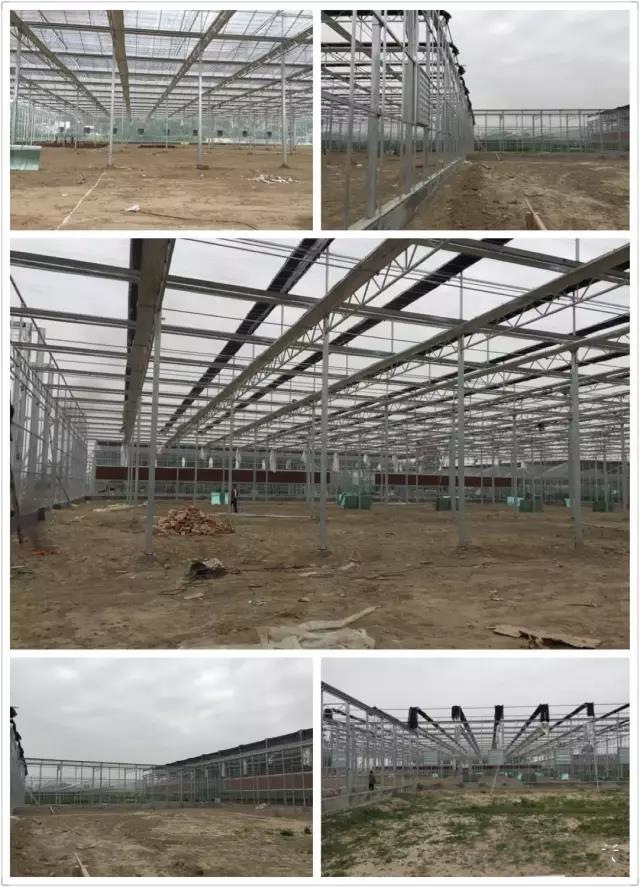

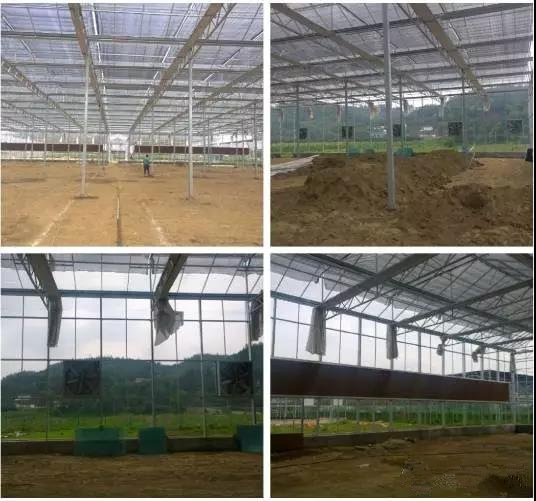

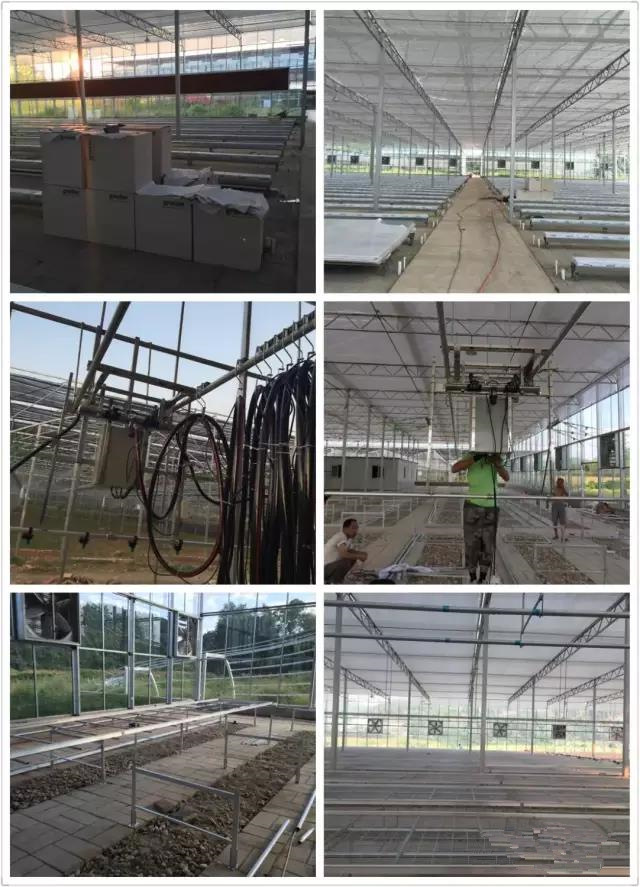

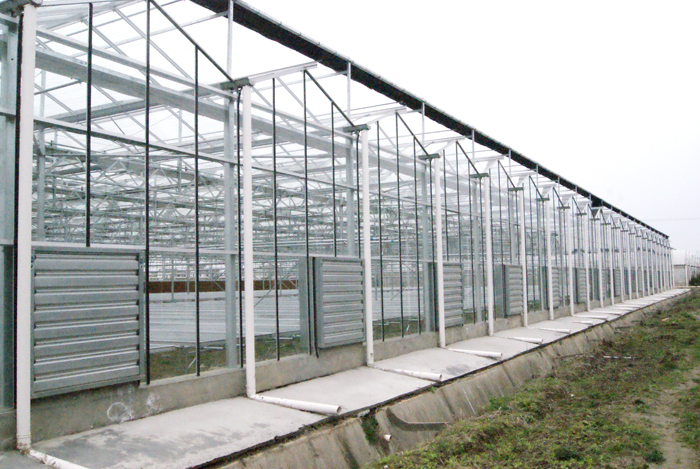

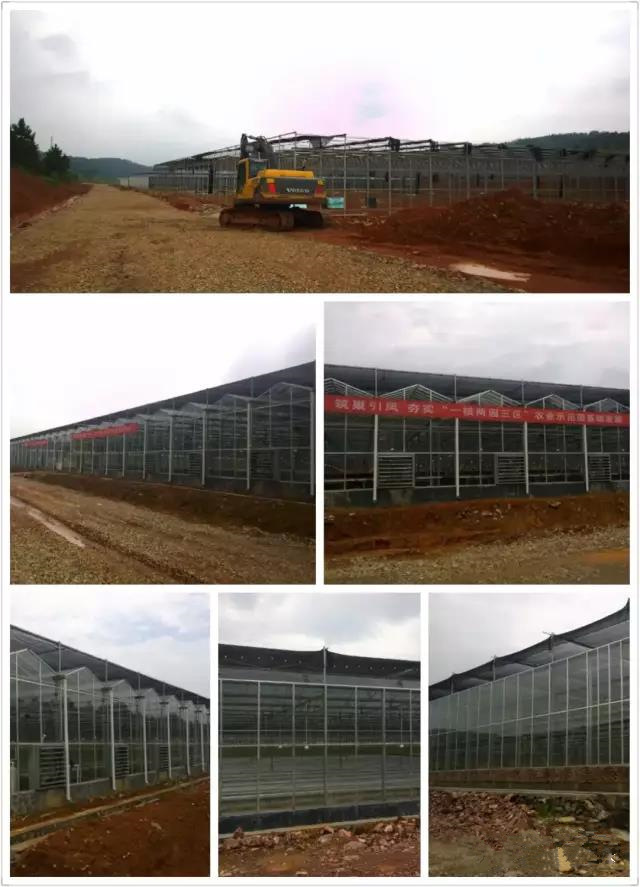

| 溫室控制系統分為：自動卷簾系統、自動降溫系統、自動灌溉系統、自動噴藥系統等。例如以下設計： 智能化PC板溫室 大棚 技術設計要求： 本工程溫室用于科研及蔬菜種苗培育溫室壹棟，包括溫室鋼架主體結構及基礎，覆蓋材料、外遮陽系統、頂部開窗通風系統、內保溫系統、濕簾降溫通風系統、生物補光系統、移動苗床系統、噴淋/灌溉系統、循環通風系統、電熱線加溫系統、電氣控制系統。  ( 二)、溫室主體結構 1 、性能指標： 1) 風載 0.45kN/㎡ 2) 雪載 0.5kN/㎡ 3) 吊掛載荷 0.18kN/㎡ 4) 最大排水量 140mm/h 5) 電參數：220V, 50HZ, PHI/380V, 50HZ, PH3 2 、規格尺寸 ： 1) 棟寬： 9.6m×3棟，（東西方向）28.8m。 2) 間距：4m，共13.7間，（南北方向）54.8m。 3) 天溝：3.5m。 4) 頂高：4.37m。 5) 屋面角：26度。 3 、排列方式： 與溫室屋脊平行的外墻稱為“側墻”,與屋脊垂直的溫室外墻稱為“山墻”。 (根據地形)溫室屋脊的走向?yàn)闁|西向，以便充分利用自然光和季風。 山墻長：3.2m×9m=28.8m 側墻長：4m×9間=36m。 溫室總占地面積：29.1m×55.1m=1603.41㎡ 溫室分區和隔斷情況描述：無。 ( 三)、溫室主體結構 溫室主體結構由立柱、屋面梁、檁條、天溝及各類連桿、連接件等幾十種零部件組成。全部鋼結構件均采用熱浸鍍鋅表面防腐處理。使用壽命保證25年以上不生銹。 溫室主要材料，包括： 1、溫室立柱截面尺寸為100×60×3mm的熱鍍鋅矩形管。 2、屋面斜梁截面尺寸為50×30×2mm的熱鍍鋅矩形管。 3、屋面檁條截面尺寸為50×30×2mm的熱鍍鋅矩形管。 4、側面檁條截面尺寸為50×30×2mm、80×40×2.5mm的熱鍍鋅矩形管。 5、外遮陽立柱截面尺寸為50×50×2mm的熱鍍鋅矩形管。 6、外遮陽橫梁及縱檁截面尺寸為50×30×2mm、40×30×2mm的熱鍍鋅矩形管。 7、立柱底板采用10mm厚的鋼板。 8、格構架上下弦采用50×50×2mm的矩形管,腹桿用角鋼焊接而成,再經熱鍍鋅。 9、天溝為熱鍍鋅冷彎折板，2.5mm厚。 10、PC板的鑲嵌采用溫室專用鋁合金型材。 溫室鋼材骨架均采用上海寶鋼生產的Q235原材按《GB/T13912－1992金屬覆蓋層--鋼鐵制品熱鍍鋅層技術要求》經熱浸鍍鋅處理。  ( 四)、溫室基礎 1、全部采用柱下條形基礎，基礎埋深0.8m，高出自然地坪500mm，條型基礎，采用240mm×240mm磚基礎圈梁中預埋鋼板與上部溫室立柱組合連接，保證鋼柱與基礎的固結，溫室地面采用混凝土。碎石墊層為100＃，C20細石混凝土鋪設，室內外設計地面高差為100mm，溫室四周為0.6m散水坡。溫室基礎頂面標高沿天溝方向單向找坡2.5‰，以利于溫室天溝的排水（7L/s）。 2、溫室苗床南北面東西方向及苗床中間設1.2m寬工作道路以及苗床間道路采用C20細石混凝土鋪設，厚度為100mm。苗床下地面下50mm厚碎石上紅磚鋪砌。 3、在溫室進門的左邊設洗手池1個?！稖厥覂?nèi)排水溝，室外排水溝根據甲方要求另行設計，基礎承載力按（R）=150Kpa設計。如不符，則根據當?shù)氐刭|(zhì)要求處理。 4、門: 溫室南面中間一跨設帶有滑輪裝置的雙向塑鋼推拉門，1 套，高2m；寬3.2m。密封保溫性好，覆蓋物為8mm厚PC板。 ( 五)、覆蓋材料 溫室屋面覆蓋材料采用PC中空板，厚度8mm，防露滴。為防止和減少露滴的出現，拜耳陽光板防露滴品種板材內部涂有防露滴劑。防露滴保護層增強了陽光板板材的表面張力，防止水珠滴落。冷凝水在板材內面形成一層薄霧甚至是一層水汽，并在板材末端消失。 PC板的鑲嵌采用溫室專用鋁合金型材。型材標準采用GB/T5237-96。為保證PC板邊緣與鋁型材連接處的密封性，共采用幾種截面類型橡膠條密封，橡膠條材料為三元乙丙橡膠，抗老化性強。 ( 六)、溫室外遮陽 為保證溫室室內光照適宜的光照強度，避免過強太陽輻射引起室內溫度的升高（保證夏季溫室的正常工作），溫室設室外遮陽幕，室外遮陽幕沿屋面平行布置，距溫室垂直距離0.5m，遮陽網，能阻止多余的太陽輻射進入溫室，既保證作物能夠正常生長，又降低溫室內能量聚集，一般可降低溫室溫度3-8℃。，遮陽率70%，保質期3年，使用壽命8年以上。 室外遮陽系統主體結構直接布置在溫室外，中間立柱固定在溫室水溝上高1.3m，其柱距與溫室立柱相同，間距4m，截面尺為50×50×2mm。每排柱頂架設通長的橫梁及縱檁，橫梁、縱檁截面尺寸為50×30×2mm、40×30×2mm，間距與遮陽立柱相同。  系統基本組成 表3、技術性能。 電機型號： DW-80 行程 4.00 運行速度（m/min） 0.50 單程運行時間 10.00 電源（三相/50HZ） 380V 電機功率（KW） 0.75 1） 控制箱及電機 溫室拉幕系統專用減速器、該減速器可靈活控制遮陽幕的展開、合攏與停止，其輸出軸與驅動軸連接，驅動軸驅動齒輪、齒條從而實現遮陽網的移動。當外遮陽幕受電機驅動控制時,電控箱上裝有轉換開關，操作靈活驅動方便。電機自帶工作限位和安全限位，動作安全可靠。 2） 傳動部分 傳動部分由減速電機及配套部件組成，通過減速電機及與之相連的傳動軸輸出動力。 傳動軸采用34×3mm無縫鋼管，中部與電機相連，其余部分與傳動軸、座均布相連，將圓周運動轉換為平穩的直線運動。 A型齒輪齒條拉幕系統示意圖 1．減速電機 2．聯軸器 3．齒輪 4．齒條 5．焊合接頭6．齒條推桿接頭 6a．緊固銷 6b．螺栓 7．齒輪連接墊片7a．螺栓 8．驅動軸9．推桿 10．推桿導桿連接卡10a. T型螺栓 11．支撐滾輪11a．支撐滾輪梁抱箍11b．螺栓12．驅動邊鋁型材 13．卡簧14．遮陽網。 3）幕線 雙層幕線選用國產透明聚酯幕線，變形小。每9.6m棟寬18條下幕線，10條上幕線。 4）幕布 遮陽幕布選用國產名牌產品。遮陽網，遮陽率75%，保質期3年，壽命8年。 ( 七)、溫室通風降溫 溫室通風采用自然通風，溫室所有通風口設置50目防蟲網。 （1）自然通風 溫室屋頂為負壓區，同時也是室內空氣的高溫區，正是溫室自然排氣的最理想位置。屋頂通風口的設置位置越高，自然通風的效果就越好。為此，屋頂通風窗設置在溫室的屋脊的兩側，沿溫室屋脊方向交錯開窗，通風口寬度為1m×4m。 溫室兩側墻設間隔式開窗自然通風，共設推拉窗4m×6間，每扇塑鋼窗窗扇為1m寬，窗高為1.5mm。根據需要可將推拉窗窗扇拆除，以獲得最大的通風量。 (2) 循環通風； 為保證溫室內溫度、濕度環境的均勻性，溫室配置了6臺循環風機，每跨2臺，按開間方向組織氣流。風機直徑16“，單臺風機風量約4820m3/h，風機安裝高底不低于2.1m。 1、環流風機的作用： 提高溫室內溫度的均勻性； 提高溫室內二氧化碳濃度的均勻性； 提高溫室內濕度的均勻性； 2、環流風機的參數 主軸轉速：1450rpm 風量：4820m3/h 全壓：149pa 功率：370W 送風距離：約定45米 3、環流風機的數量和布局： 每單棟配置環流風機2臺，具體布置如下：安裝在溫室的南北兩端，均勻排布，風向相反，交錯對吹。 （3）機構通風系統 當室外氣溫較高時自然通風難以滿足降溫要求時，應采用機械強制通風的方式。為此，在溫室南山墻設置了8臺風機，風機采用1250低壓大流量軸流風機，外形尺寸1400×1400×445，耗1.1kw/臺。每臺風機排風量42000m3/h。這樣的排風量可保證室內夏季通風溫差為3-10℃以內。 （4）濕簾/風扇降溫系統 1、工作原理: 在室外溫度超過28～34℃時，通風降溫效果已很有限時，采用濕簾降溫。啟動水泵向濕簾供水，空氣通過濕簾降低溫度，與機械通風相配合，帶走溫室內熱量，降低溫室溫度。濕簾高度1500mm，厚100mm。濕簾安裝在溫室的北山墻，相就地設置電動卷膜開窗，窗高、1.6m，降溫系統的核心是能讓水蒸氣的濕簾，由波紋狀的纖維紙粘結而成，由于在原料中添加了特殊化學成分，耐腐蝕，使用壽命長。特制的輸水濕簾能確保水均勻地淋濕整個降溫濕簾墻?？諝獯┩笣窈熃橘|(zhì)時，與濕潤介質表面進行的水氣交換將空氣的顯熱轉化為汽化潛熱，實現對空入室氣的加濕與降溫。 濕簾通常安裝在溫室的北端，風扇安裝在溫室的南端。當需要降溫時，啟動風扇，將溫室內的空氣強制抽出，造成負壓；同時，水泵將水打在對面的濕簾墻上。室外空氣被負壓吸內時，以一定的速度從濕簾的縫隙穿過，導致水分蒸發、降溫，冷空氣流經溫室，吸收室內熱量后，經風扇排出，從而達到降溫目的。 該系統采用鋁合金框架,具有外形美觀,熱變形小等優點。水泵系統及國產大風量風機。 2、基本配置 濕簾：高1.5m，28m，包括鋁合金框架。在維護良好的情況下，使用壽命達5-10年。 水泵：1臺，水泵電機功率1.1kw/臺。 供水裝置1套 風扇：6臺，外形尺寸1400×1400×445，排風量約42000m3/h/臺，耗1.1kw/臺。  ( 八)、溫室內 ( 保溫)遮陽系統 溫室內采用遮陽保溫系統，夏季可以降低氣溫5～10℃，冬季節能40～70%。本工程在溫室在天溝下設遮陽系統，安裝方式采用平托幕系統，沿溫室天溝方向啟閉。夏季當室外輻射強度或室內溫度上升到一定值時，采用齒輪、齒條關閉遮陽幕，以降低室溫。相反，在冬季使用遮陽幕可作為溫室夜間保溫。 整個溫室采用1套內遮陽系統。遮陽材料用綴鋁遮陽幕，遮陽率65-75%，節能率60%，保質期4年,壽命8年。 系統基本組成 表3、技術性能。 電機型號： RW60 行程 4.00 運行速度（m/min） 0.50 單程運行時間 8.00 電源（三相/50HZ） 380V 電機功率（KW） 0.75 制箱及電機 溫室拉幕系統專用減速器、該減速器可靈活控制遮陽幕的展開、合攏與停止，其輸出軸與驅動軸連接，驅動軸由齒輪、齒條帶動驅動軸從而實現遮陽網的移動。當外遮陽幕受電機驅動控制時,電控箱上裝有轉換開關，操作靈活驅動方便。電機自帶工作限位和安全限位，動作安全可靠。 傳動部分 傳動部分由減速電機及配套部件組成，通過減速電機及與之相連的傳動軸輸出動力。 傳動軸采用34×3mm無縫鋼管，中部與電機相連，其余部分與傳動軸、座均布相連，將圓周運動轉換為平穩的直線運動。 幕線 雙層幕線選用國產透明聚酯幕線，變形小。每9.6m棟寬19條下幕線，20條上幕線。 ( 九)、補光系統： 溫室采用人工補充光照，用以滿足作物光周期的需要，當黑夜過長而影響作物生育時，應進行補充光照。另外，為了抑制或促進花芽分化，調節開花期，也需要補充光照。這種補光照要求的光照強度較低，稱為低強度補光。 作為光合作用的能源，冬季很需要補充自然光的不足。根據植物光照需求，當溫室內床面上光照日總量小于100W/㎡時，或光照時數不足4.5h/d時，就應進行人工補光。因此，在溫室共布置四十八盞400W高壓農用補光鈉燈。采用荷蘭飛利浦高壓農用補光鈉燈（型號SON-T Agro 400W或GC888－D2－B400。）。 ( 十)、移動式苗床 溫室布置鍍鋅鋼結構活動苗床，由熱浸鍍鋅鋼材制作床架，園管邊框。中間覆蓋熱浸鍍鋅鋼板網，苗床設計最大承受荷載為120㎏/㎡，為提高地面利用率，苗床寬度1.66米，長32米，苗床高度為0.6m。 滾軸用Φ50×3mm熱浸鍍鋅管,網片要求用Φ3鋼筋焊接熱浸鍍鋅處理。工廠化生產，現場組裝。 苗床特點： 1）苗床支架材料采用鍍鋅鋼管： 2）高度上可進行微調： 3）可在任意兩個苗床之間產生約0.50m的作業通道： 4）邊框采用園管； 5）苗床網采用表面鍍層防腐處理。 6）具有防翻限位裝置； 7）有效提高溫室土地利用率，苗床覆蓋面積可達溫室面積的83%左右。 8）苗床設計承載：120㎏/㎡ 1、溫室內苗床配置： 苗床規格 單位 數量 1.66m(寬)＊32m（長）＊0.60m（高） 臺 15 ( 十一)、給排水系統 （1）供水水源 溫室給水水源采用場區提供的自來水。給水管道采用PVC給水管道，管徑D4D，管道連接方式為粘接。供水壓力不大于300kpa,溫室日最大用水量為6m3。 （2）供水系統 溫室供水系統分為兩路，一路為溫室灌溉系統供水，一路為濕簾設備給水及操作間工供水。 （3）濕簾設備及操作間工供水 濕簾系統采用循環水，運行時只需要補充部分蒸發的水分，濕簾供水采用自來水，管道由給水主管引入，接入濕簾的循環水池，并安裝浮球閥進行控制。供水管道采用PVC塑料給水管，粘結連接。 （4）排水系統 溫室的屋面雨水采用有組織排放，溫室的屋面雨水排放采用雙向排水方式，在溫室的每條天溝南北兩端設排水口，通過溫室外排放系統排出。 溫室灌溉用水量不大，采用暗溝方式排出。 ( 十二)、溫室噴/灌溉分為三個區(A、B、C區) 1)一個噴灌系統，特別是大面積自壓噴灌系統，能否發揮噴灌效果，不僅決定于正確、合理的規劃設計和精確的施工，還必須有完善的運用管理制度和嚴格的操作程序要求，以保證噴灌系統安全運轉。 2)本溫室的用途為蔬菜種苗培育，采用上噴灌溉。微噴灌是在植物上方布置噴頭，通過供水管道將水噴向空中，水滴落下后灌溉植物。微噴灌有節水、灌溉均勻、加濕、除塵的優點，此外還可促進夏季降溫。本溫室采用固定式噴灌系統。溫室每跨為一個區。各區采用手動控制。灌溉系統包括：過濾器、噴灌管、連接管、給水支管、控制閥門。 ①過濾器 過濾器采用國產的11/4“200目篩網式過濾器及配套的管道閥門系統。 ②噴灌系統 噴頭選用以色列DAN公司生產的倒掛式噴頭，該噴頭工作壓力為2—3.5kg/cm2，流量為104L/h，噴頭噴灑半徑為4m。該噴頭配有專用的防滴裝置，在壓力低時自動關閉，不會產生滴水現象。噴灌系統的室內管道采用國產的PE主管和支管。用壓托幕線固定在溫室的空中。每跨布置三條噴灌管道，管道兩端噴頭間距為3.2m，采用手動閥門控制其工作。噴灌系統一般采用輪作方式工作。 用途：主要用于溫室內降溫及濕度調節，還特別適合育苗溫室的灌溉。 1、配置形式： 單棟寬9.6米：每棟3排PE管，PE管間距3.2米，噴頭間距4米。 2、控制方式：自動。 噴頭參數： 型號 流量 工作壓力 噴灑面積 噴頭 104L/H 4Bar 4～8平方米 3、設計條件： 要求水源進入溫室，水壓大于4BAR，水質達到市政自來水潔凈程度。 4、配置說明: 配有專用的防滴裝置，在壓力小于2.2BAR時自動關閉。 單組噴頭噴灑范圍為3-4立方米，噴灑均勻度高。 霧滴細微，在水流壓力滿足要求的情況下，可完全霧化。 獨特的懸錘裝置消除了管道變形造成的不利影響。 向四個水平方向噴灑，主要用于溫室溫濕度控制及育苗溫室的灌溉。 主要配置(根據具體情況選擇規格)： 名稱 常用規格 單位 UPVC管 63，40，32 米 PE管 25，20 米 UPVC及PE管件 20-63 個 壓力表 6BAR 個 網式過濾器 1" 1.5" 2" 個 UPVC球閥 63，40，32 個 噴頭 進口 個 安裝件 吊繩，螺絲，膠等 若干  ( 十三)、電器設備控制系統 溫室為一套電動控制系統，溫室內設防霧照明，溫室預留插座一個，插座為單相插座，帶防水防潮保護。 （1）供配電及接地 供電方式為380V/220V、50Hz三相互線TN-S系統供電。用戶設接地裝置。電壓波動范圍±5％（對于電壓波動大的地區，要求用戶在每個配電柜入口前配置穩壓器，以保證溫室內配置電器的安全運行）電源進線采用RR23型鎧裝電纜直埋方式敷設。 （2） 人工照明系統 溫室的照明采用防水防塵燈，溫室共設6盞燈。照明配線采用RVV型電線沿梁明敷設。插座配線采用聚氯乙烯絕緣銅芯導線穿硬塑料管沿墻暗裝。 （3）動力設備 溫室的用電設備有頂部開窗電機2臺、側電動卷膜機1臺、內保溫電機1臺、濕簾風機6臺、水泵1臺、生物補光48盞、循環通風電機6臺、采暖加溫機2臺、外遮陽拉幕電機1臺。電氣控制柜的防護等級為IP45，下部進出線。為保證在過載短路情況下對系統有效保護，控制箱主電源開關及其余各控制回路主開關選用正泰公司系列斷路器；為保證可靠通斷，控制接觸器選用正泰或施耐德公司系列交流接觸器及系列熱繼電器。動力設備配線采用RVV型聚氯乙烯絕緣護套銅芯軟線沿梁明敷設。 （4）電線敷設 控制柜去用電設備的電線主束線采用穿鋼線槽或塑料管卡方式敷設。 （5）電氣設備清單 表6、 電氣控制設備清單如下表。 序號 設備名稱 電源 功率（W） 數量 總功率（kW） 1 開窗電機 2～380V 550 2 1.10 2 側窗電機 3～220V 60 1 0.06 3 外拉幕電氣 3～380V 750 1 0.75 4 內拉幕電氣 3～380V 750 1 0.75 5 熱風機 3～380V 750 2 1.50 6 濕簾風機 3～380V 1100 6 6.60 7 水泵 3～380V 1100 1 1.10 8 補光鈉燈 2～240V 400 48 19.20 9 環流風機 2～240V 370 6 2.22 10 控制柜 1 11 合計： 33.28 2、簡單說明 1） 電控箱放置于溫室內，便于溫室內設備的安裝調試與維修。 2） 溫室內為用電方便安裝防水防濺插座。 3） 溫室內導線采用防潮型絕緣導線；信號線采用RVVP屏蔽線。 4） 用戶將三相五線電源接進溫室內電控箱上，電源上下波動不超過±10%，電氣設備使用環境溫度－10℃～50℃。 5） 溫室內為夜間作業方便，安裝防水防塵燈 6） 主線部位布置.塑料管、線槽，支線穿管。 3．基本材料 配電材料主要包括電控箱、各類絕緣電線電纜、安裝敷料。 |
|
|
|
