河南溫室大棚設計方案
一、溫室結構

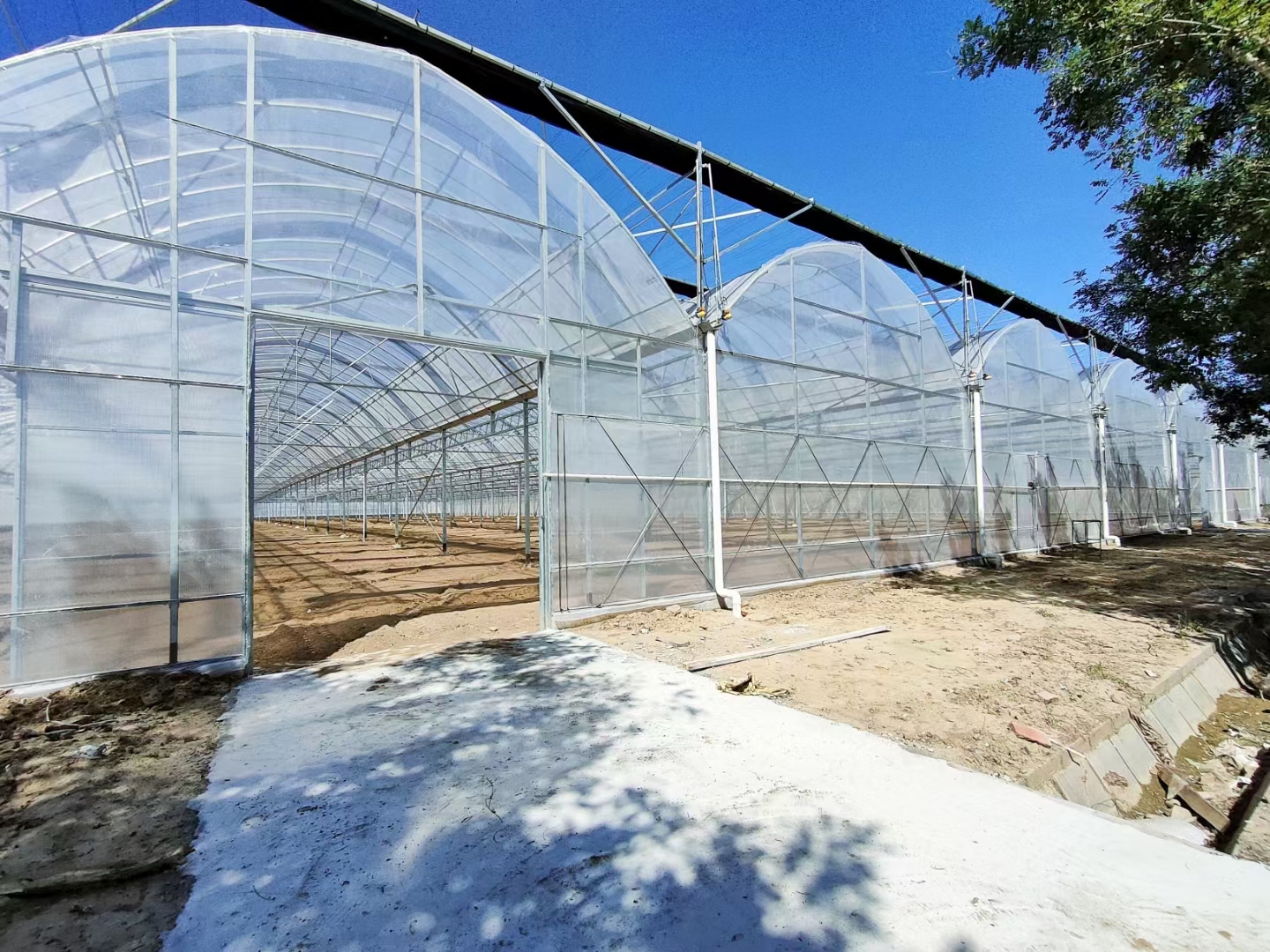

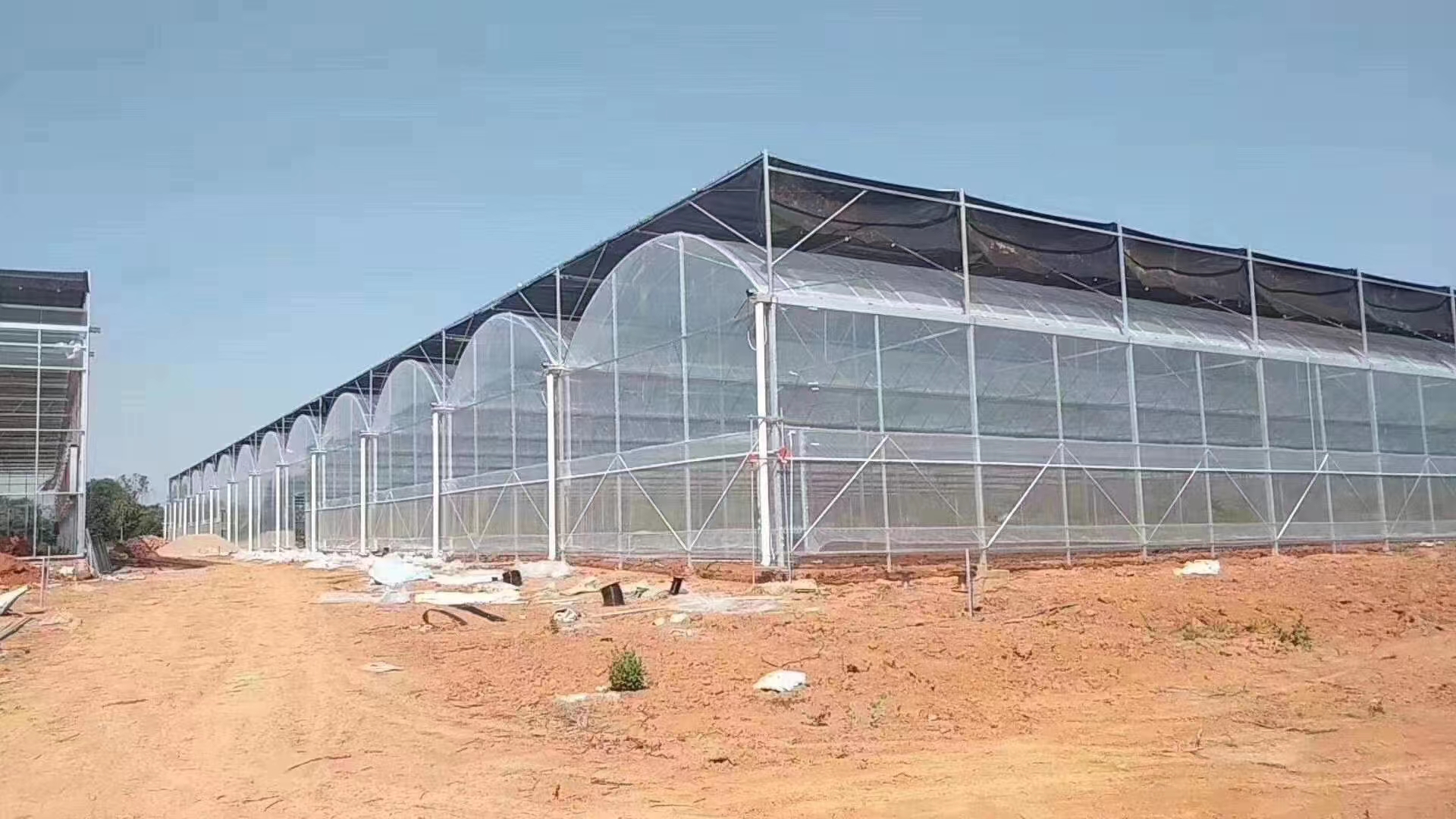

1．溫室面積及規格
面積：單座40mX32m＝1280 m2
規格：單跨8米，5連棟，間距4米，8間
肩高3米，頂高5米，外遮陽高5.6米
2．溫室性能指標
抗風載能力：風力11級
抗雪載能力：20cm厚積雪
抗作物荷載能力：15公斤/m2
3．技術參數

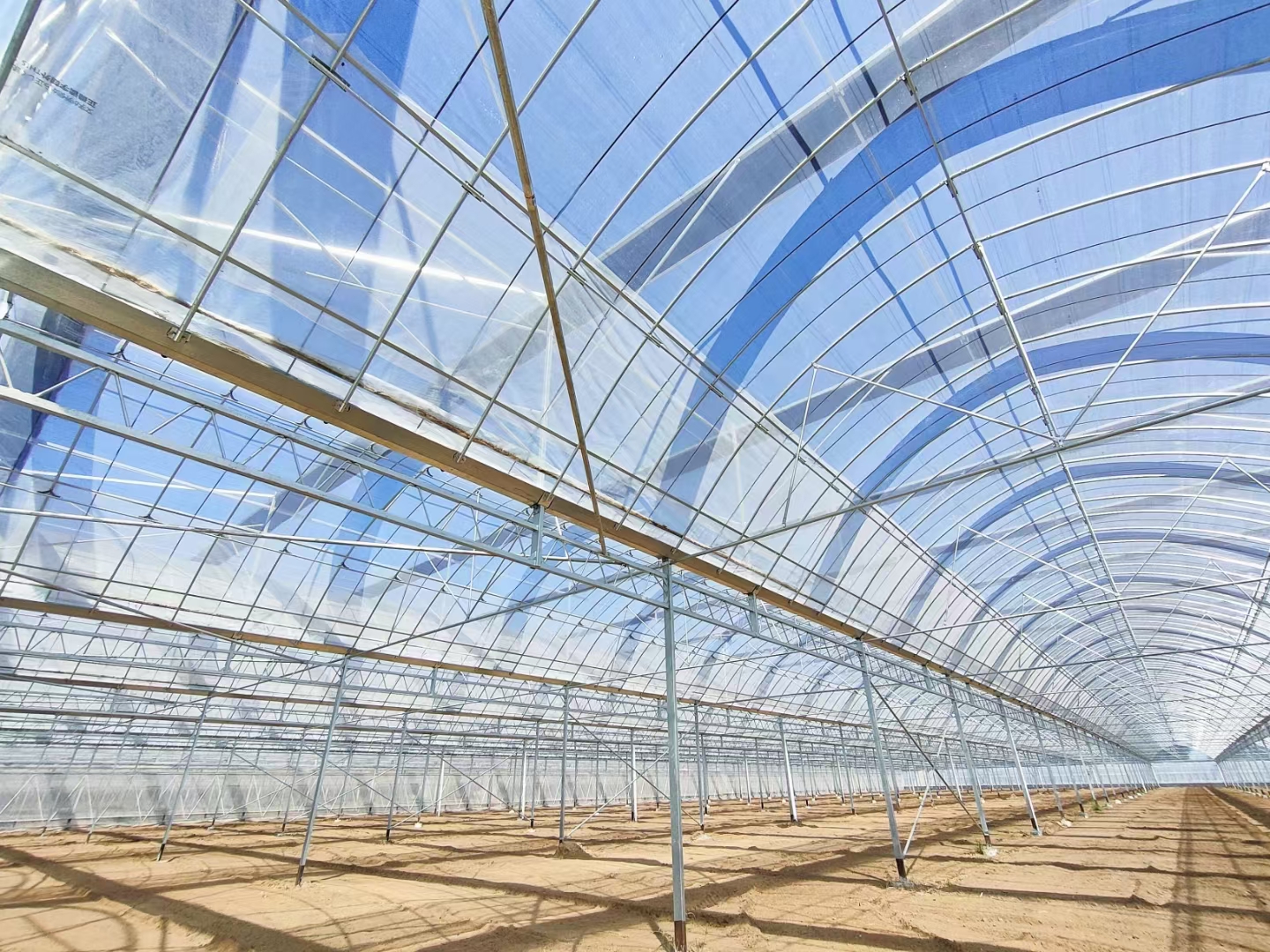

溫室框架結構主要由基礎、立柱、拱桿、天溝、門、頂部手動開窗、外遮陽系統等組成。
基礎：溫室基礎采用鋼筋混凝土預制件、全部為點式基礎，在施工埋放基礎樁時底部及四周加混凝土固定，溫室四周梁圈用磚砌0.3m擋風墻。
立柱：主立柱采用60X80X2.5mm熱鍍鋅矩形管。副立柱：采用60X40X2mm熱鍍鋅矩形管。
拱桿：主拱桿采用60X40X2mm熱鍍鋅矩形管。副拱桿：采用32X1.5mm熱鍍鋅矩形管。
卡槽：溫室專用0.7ｍｍ厚鍍鋅板卡槽
天溝：采用1.5mm冷彎鍍鋅板，大截面可抗140mm/小時的雨量，天溝與天溝連接使用防水專用粘接劑，每條天溝單向排水，通過排水管道導入排水溝。
移門：溫室兩側面中部設兩套推拉移動門，每套門規格為2X2m，雙扇門，采用矩形管型材，陽光板覆蓋。
屋頂通風系統：溫室通風系統采用自然通風的辦法,依靠室內外熱壓和風壓,引入室外新鮮空氣,保證室內良好的空氣環境.正是溫室自然排氣的理想位置。屋頂通風口的設置在溫室頂部,采用齒條傳動開窗，開啟角度為30度，通風窗寬度為1.2m。
覆蓋材料：屋頂均采用單層塑料薄膜，采用國產0.15mm厚薄膜，使用壽命3年。薄膜初始透光率90%。四周采用國產陽光板作為覆蓋材料，陽光板厚度為6mm。
鋁合金窗：1.5*1.5m=2.25m2，每間一套窗，共20套窗。
二、溫室外遮陽系統

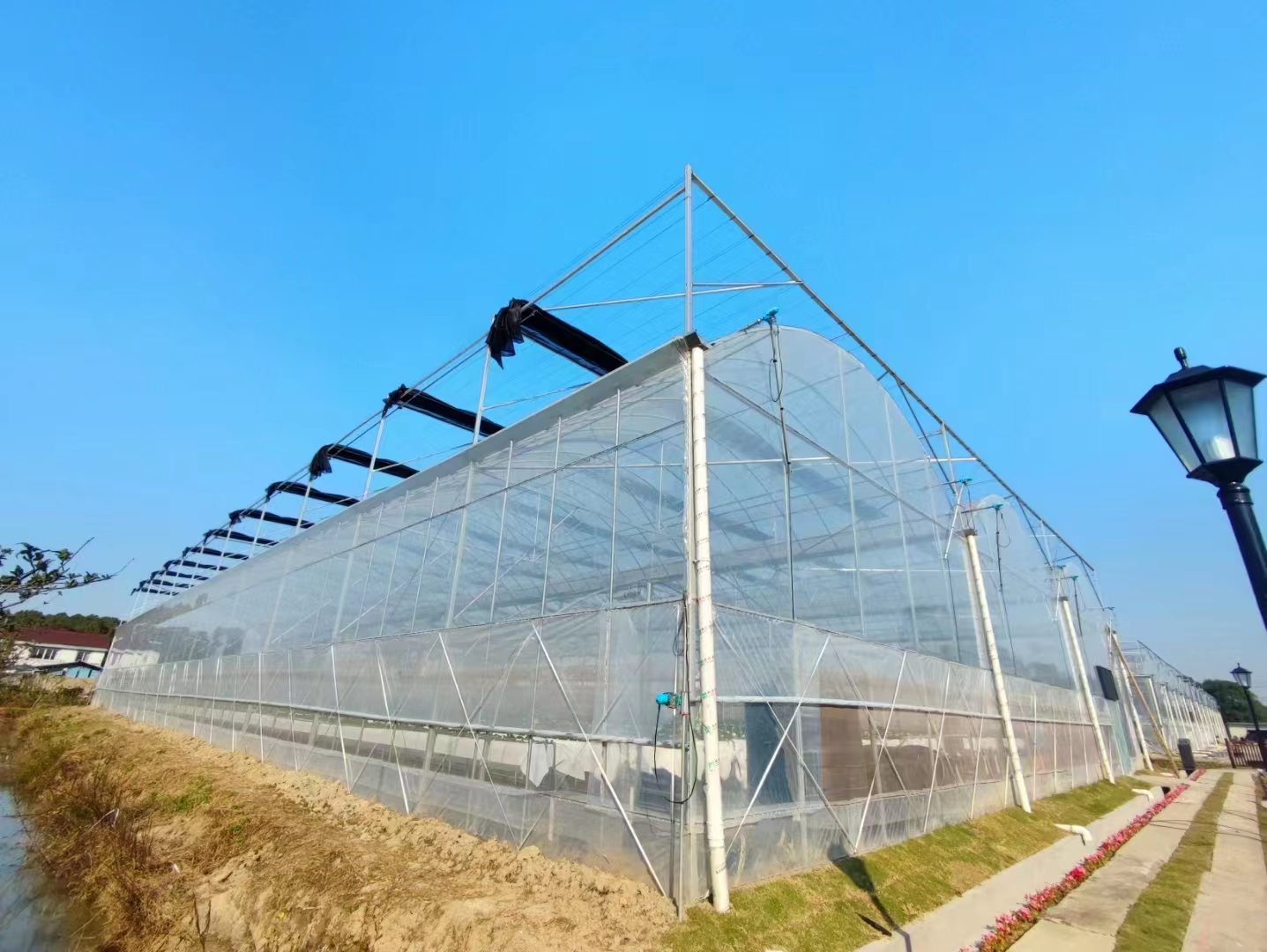

外遮陽的遮陽網采用折疊式，能反射部分陽光，保護作物免遭強光灼傷，當溫室內溫度到了不適合植物生長時，將外遮陽展開，使溫室內溫度下降5C左右，不需要時將遮陽收起。外遮陽高度5.6m，采用70%遮陽率的國產折疊式黑網（保證使用壽命5年），電動開啟，溫室設一套鋼纜傳動系統。
邊側立柱：采用60X80X2.5熱鍍鋅矩形管。
天溝立柱：采用60X40X2熱鍍鋅矩形管。
中間橫梁：采用40X60X2熱鍍鋅矩形管。
邊側橫梁：采用60X80X2.5熱鍍鋅矩形管。
系統技術參數：
行程 8米
運行速度
1米/分
單程運行時間 8分鐘
電源 380V 三相 50Hz
電機功率
1100瓦
系統工作原理：
電機帶動傳動軸運轉，傳動軸上的鋼絲繩成直線運動，帶動遮陽網平行移動，當全部展開或收攏后分別觸動限位機構（限位機構裝在減速機裝置內），電機停止工作，運行結束。
三 、濕簾風機降溫系統
濕簾風機降溫系統是利用水的蒸發降溫原理實現降溫目的。特制的疏水濕簾能確保水均勻地淋濕整個降溫濕簾墻，空氣穿透濕簾介質時，與濕簾介質表面的水進行熱交換，從而實現對空氣的加濕與降溫。
濕簾通常安裝在溫室的北端，風扇安裝在溫室的南端。當需要降溫時，啟動風扇將溫室內的空氣強制抽出，形成負壓，同時，水泵將水打在濕簾墻上。室外空氣因負壓被吸入室內的過程中，以一定的速度從濕簾的縫隙穿過，導致水分蒸發和降溫，冷空氣流經溫室，吸收室內熱量后，經風扇排出，從而達到降溫目的。
在炎熱的晴天，大氣中的含水量幾乎是恒定的，這意味著中午溫度達到最高值時，其相對濕度為最低值。而相對濕度越低，濕簾降溫的效果越明顯。
系統組成：濕簾、風機、供水系統和控制系統。
濕簾：一端面裝有32米長，1.8米高符合標準要求的濕簾。邊框采用優質鋁型材框架，美觀耐用，強度高，不易變形，壁厚1.5mm。

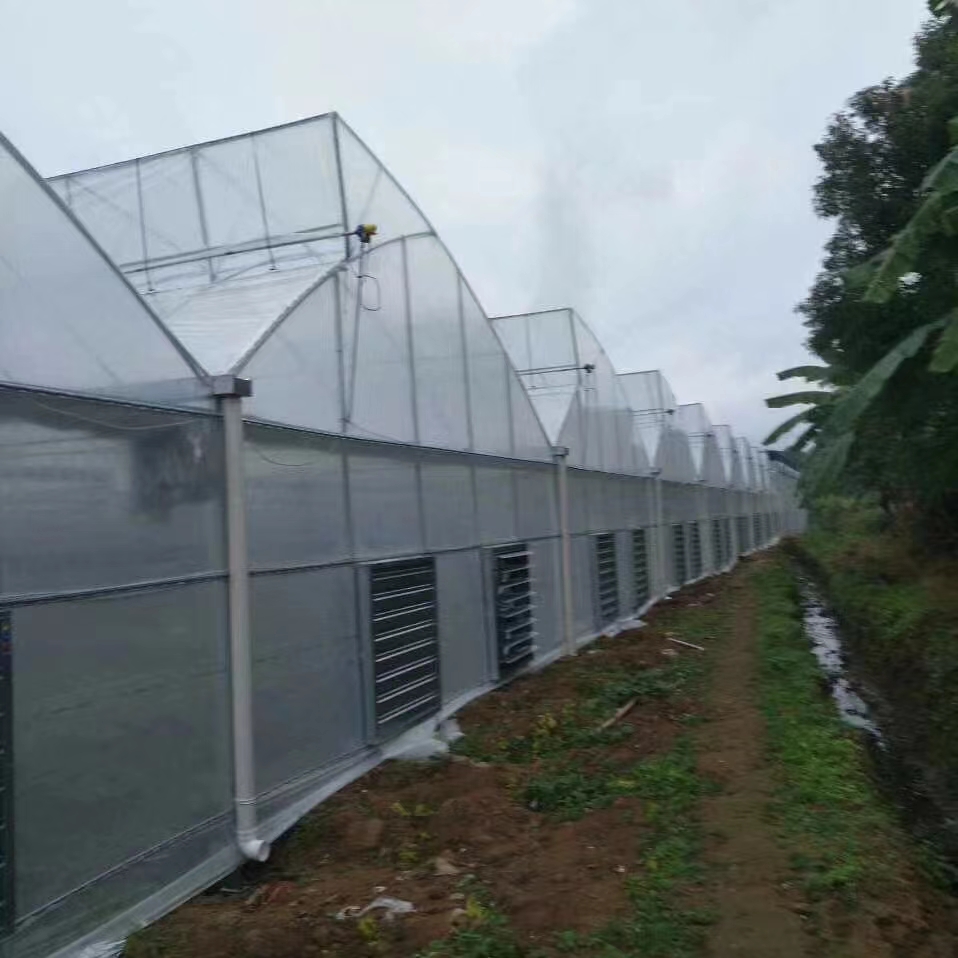

風機：一端面裝有6臺大風量軸流式風機，風機外型尺寸為1.4米X1.4米，排風量4萬米3/小時/臺，功率為0.75千瓦/臺。
供水系統：水池體積為長2米，寬1.5米，深1.5米。
控制系統：控制系統控制水泵，并調節風機的運行臺數。
四、固定苗床
溫室二跨配置固定苗床。

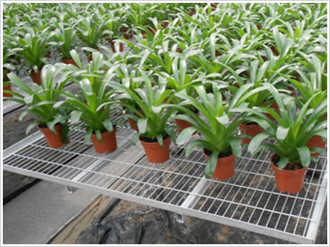

固定苗床規格為：長16m，寬1.4m，高0.75m。
固定苗床面積為：
固定苗床用材：
立柱：20*40*2mm方管(熱度鋅)
橫桿：20*40*2mm方管(熱度鋅)
邊框：4*4*2.5mm角鋼(熱度鋅)
網片：4*10*3mm(熱度鋅)
所用鋼材均經熱鍍鋅。
五、自動配肥系統
自動配肥系統是采用自動配肥機，可以調節肥料和水的比例，便于管理和施肥。
六、扦插床及地噴
扦插床高度0.3米,寬度1.5（1.2）米,長度16米.共12(或10)條。
地噴:每條扦插床設一條高度0.5米,噴頭間距1米.每條可以單獨控制.噴頭為國產噴頭,噴灑半徑為1米,水滴細微、均勻。
七、基質栽培系統

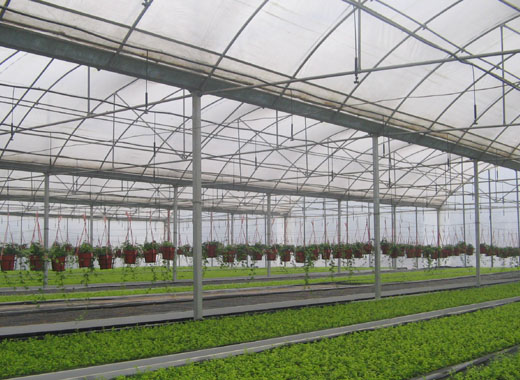

基質栽培面積為60(或80)平方米，配置泡沫槽，里面配軟管及滴箭使得槽里基質水分比較均勻，便于植物吸收。
八、智能小區
智能小區12平方米，長4米寬3米，高2.5米，框架采用方管，覆蓋材料采用陽光板，里面配置補光燈，溫度計，濕度計，空調，加濕機等設施。
九、連棟溫室大棚循環通風系統
室內循環風扇按平行是布置，當風扇開啟時，市內的空氣將在其作用下形成有序的流動，保證室內氣候的均勻和穩定。循環風扇懸掛在室內骨架上，可以避免直接吹至植物表面，也便于室內生產和操作。
十、溫室大棚配電系統
1、供配電及接地
供電方式為380V/220V、50Hz三相五線系統供電。進戶設接地裝置。
2、動力設備

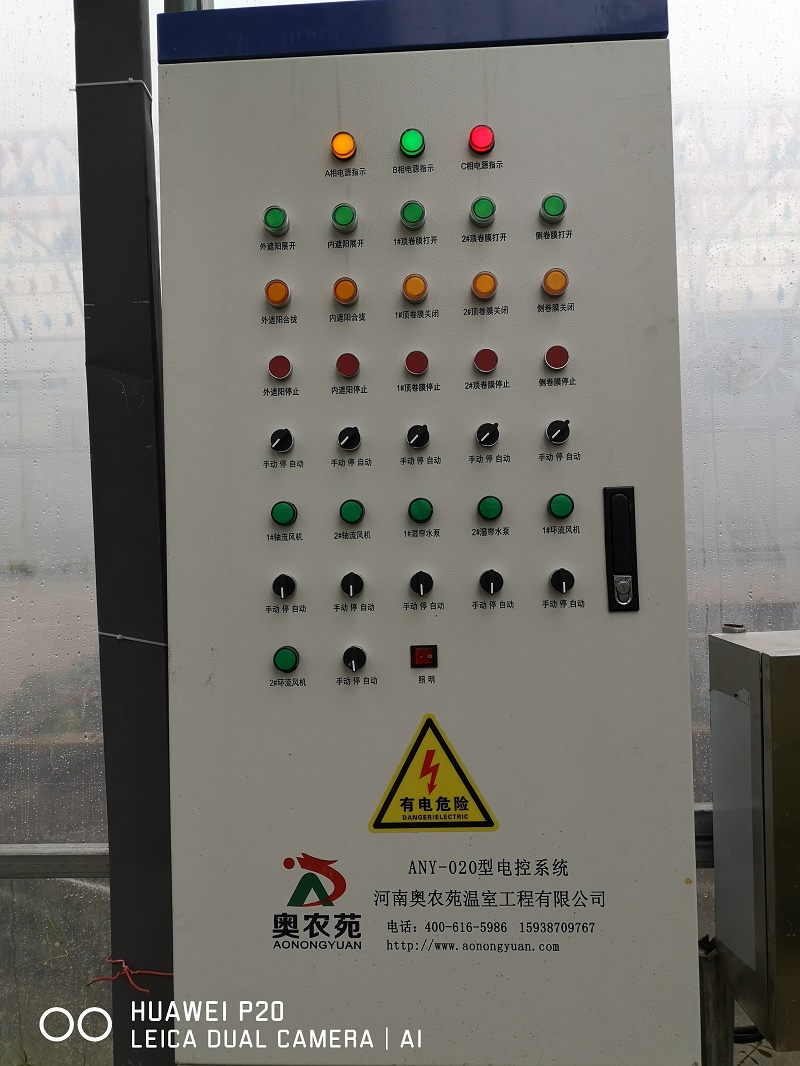

溫室外遮陽拉幕電機1臺、循環風機5臺、排風機5臺、空調3臺、水泵等?？刂乒癫捎脺厥覍Ｓ秒姎饪刂乒?，防護等級為IP45，下部進出線。為保證在過截短路情況下對系統有效保護，控制箱主電源開關及其余各控制回路主開關選用引上海人民電器集團公司C45AD、C45N系列斷路器；為保證可靠通斷，控制接觸器選用國產系列交流接觸器及3UA系列熱繼電器。動力設備線采用RVV聚氯乙烯絕緣護套銅芯軟線沿梁明敷設。
|
