溫室大棚內、外遮陽系統：
一、系統組成

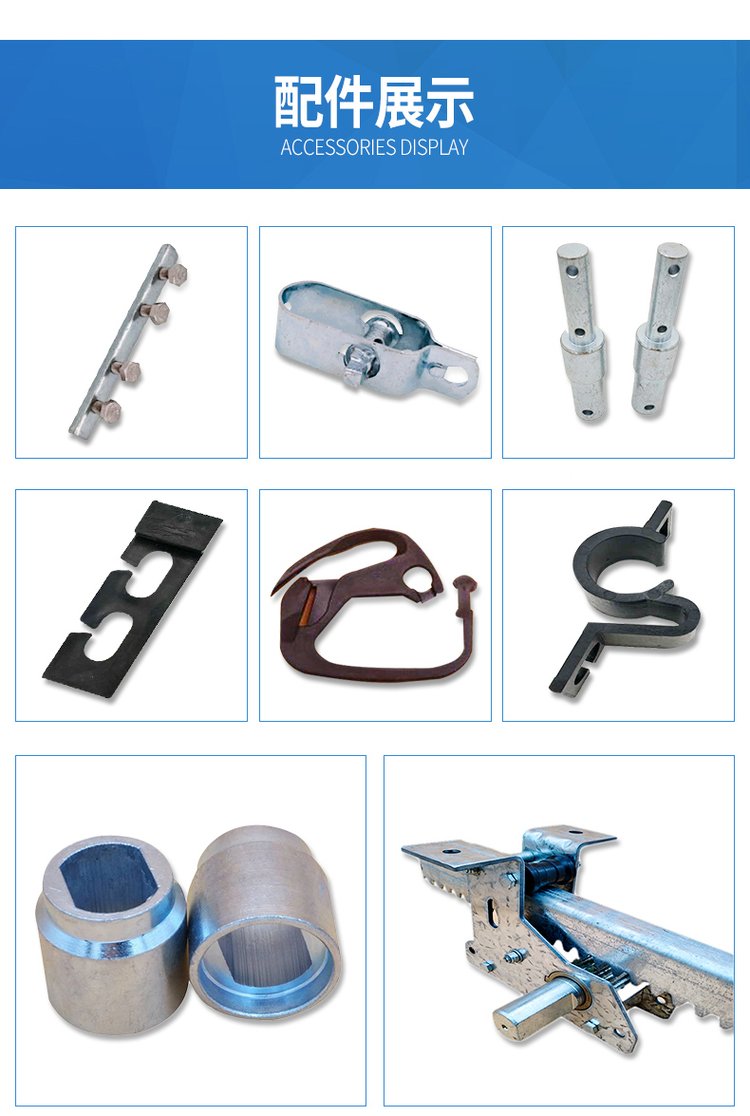

遮陽系統骨架、電動減速機、外遮陽幕布、托幕線、壓幕線、傳動軸、拉幕齒輪齒條、齒條推拉桿、支撐滾輪、驅動邊鋁合金型材、定位卡簧、配重板以及相應連接附件等；
二、系統簡述
遮陽系統能有效的將光線阻擋在溫室外面，從而起到降溫遮蔭作用。
1、系統主要適用于夏季的遮蔭、降溫，使部分陽光進入溫室，保證作物避免強光灼傷，同時降低溫室溫度。
2、通過調節遮陽網的開啟關閉，來滿足溫室對光線的需求。
3、縛度的遮陽網具有防雹保護作用。

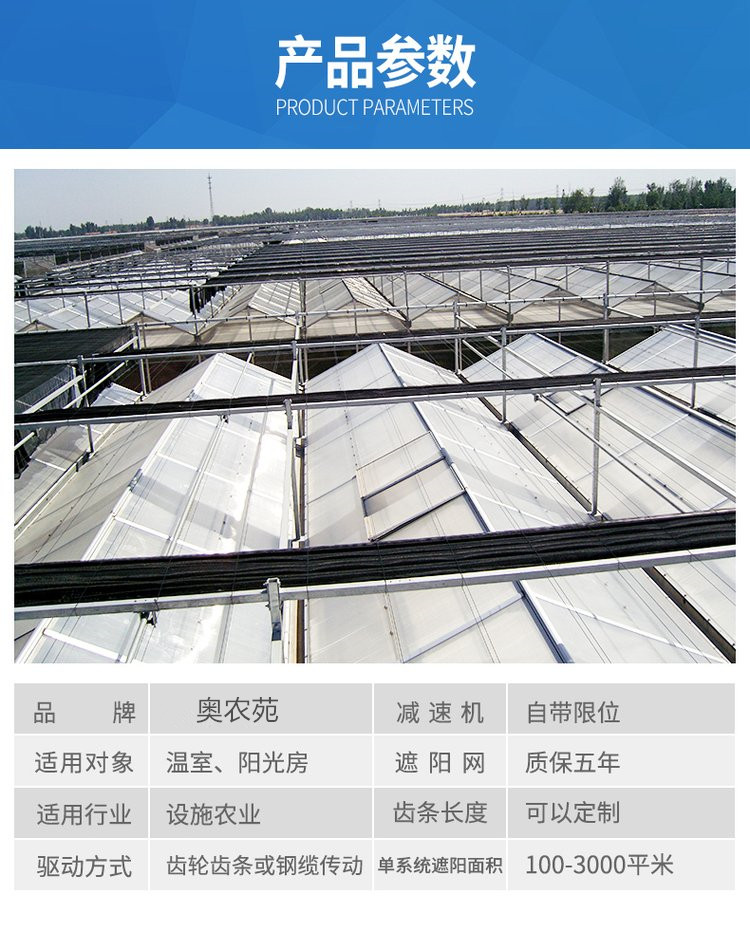

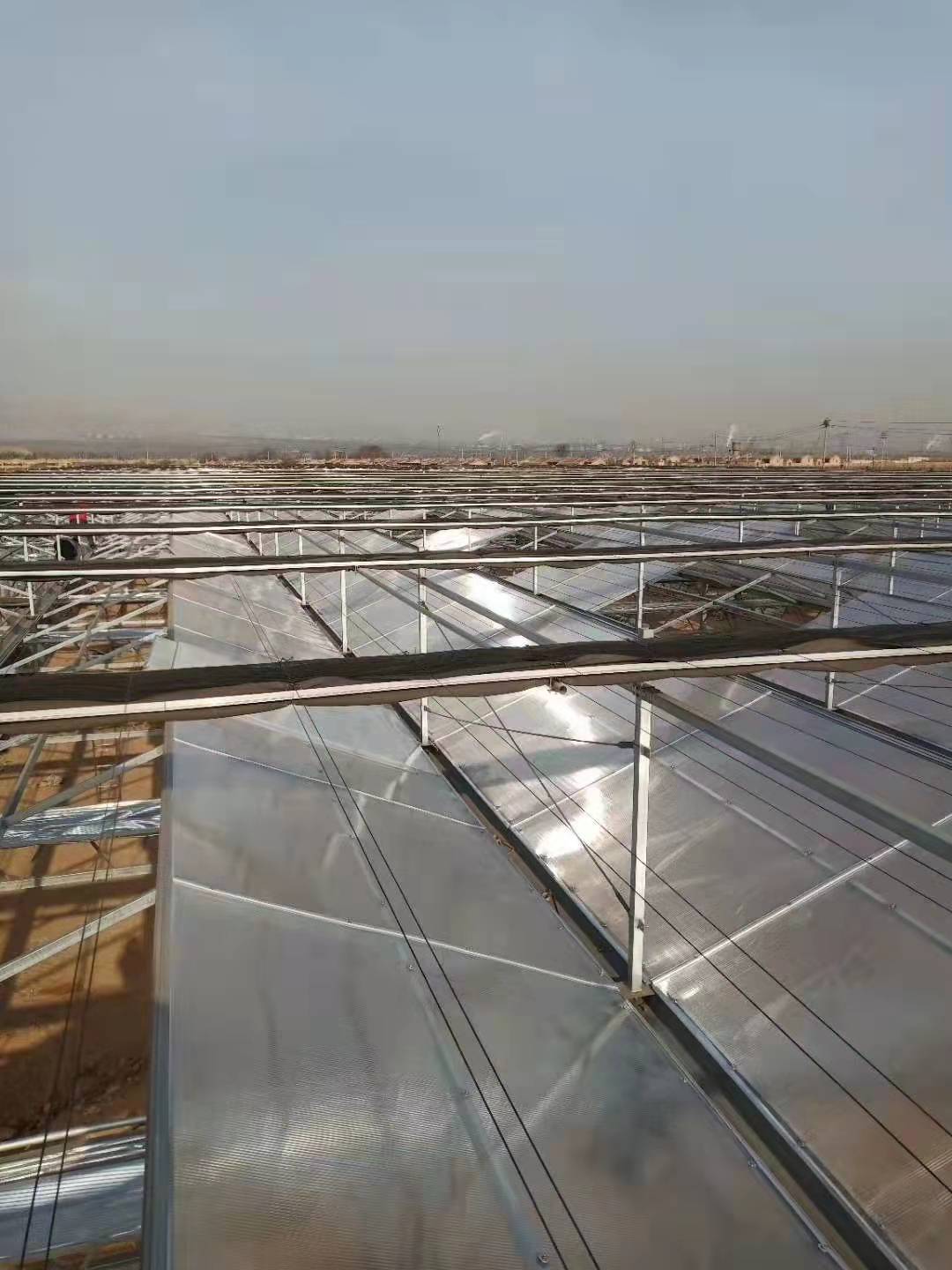

三、外遮蔭骨架
立柱采用50×50×2.0方管，橫梁采用50×50×2.0的方管，端立柱與第二排立柱之間均用Ф20熱鍍鋅圓管作為斜拉撐。所有鋼構件均采用熱浸鍍鋅。
四、驅動系統以及安裝

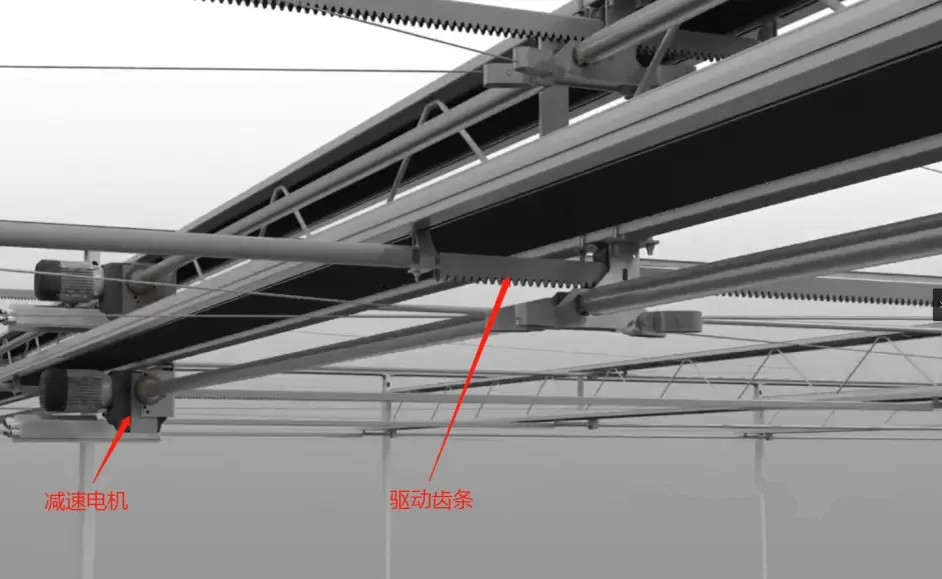

齒輪齒條驅動系統，即以齒輪齒條為主要驅動牽引材料，工作中電動減速機通過轉動軸帶動齒輪運動，齒輪帶動與其嚙合的齒條運動，由此，連接于齒條兩端的推桿在齒條的牽引下，帶動系統的活動邊運動達到啟閉遮陽幕的目的。
1.拉幕支撐滾輪的安裝，拉幕支撐滾輪安裝于溫室橫梁或桁架上，用支撐滾輪抱箍用螺栓或ST5.5mm×25mm自鉆自攻釘固定于溫室橫梁或桁架弦桿；
2.減速電機的安裝，電機安裝于溫室拉幕機平面臨近中心的立柱上，安裝高度按設計功能確定，安裝電機采用電機支座通過螺栓固定于立柱上；
3.驅動軸的安裝，在安裝驅動軸是必須在有齒條的位置事先將齒條套在驅動軸上；
4.齒輪齒條及推桿的布置安裝，推桿的間距應控制在3m左右，推桿與拉幕齒條鏈接。
5.驅動邊型材的安裝
驅動邊鋁型材（驅幕鋁材）放置在托幕線和壓幕線之間靠近外遮陽橫梁處后，用兩個M6X10的螺釘穿過I型連接板緊定到驅動邊型材的T型槽內，通過將推桿導桿連接卡和M6X75的T型螺栓將驅動邊型材和推桿固定在一起

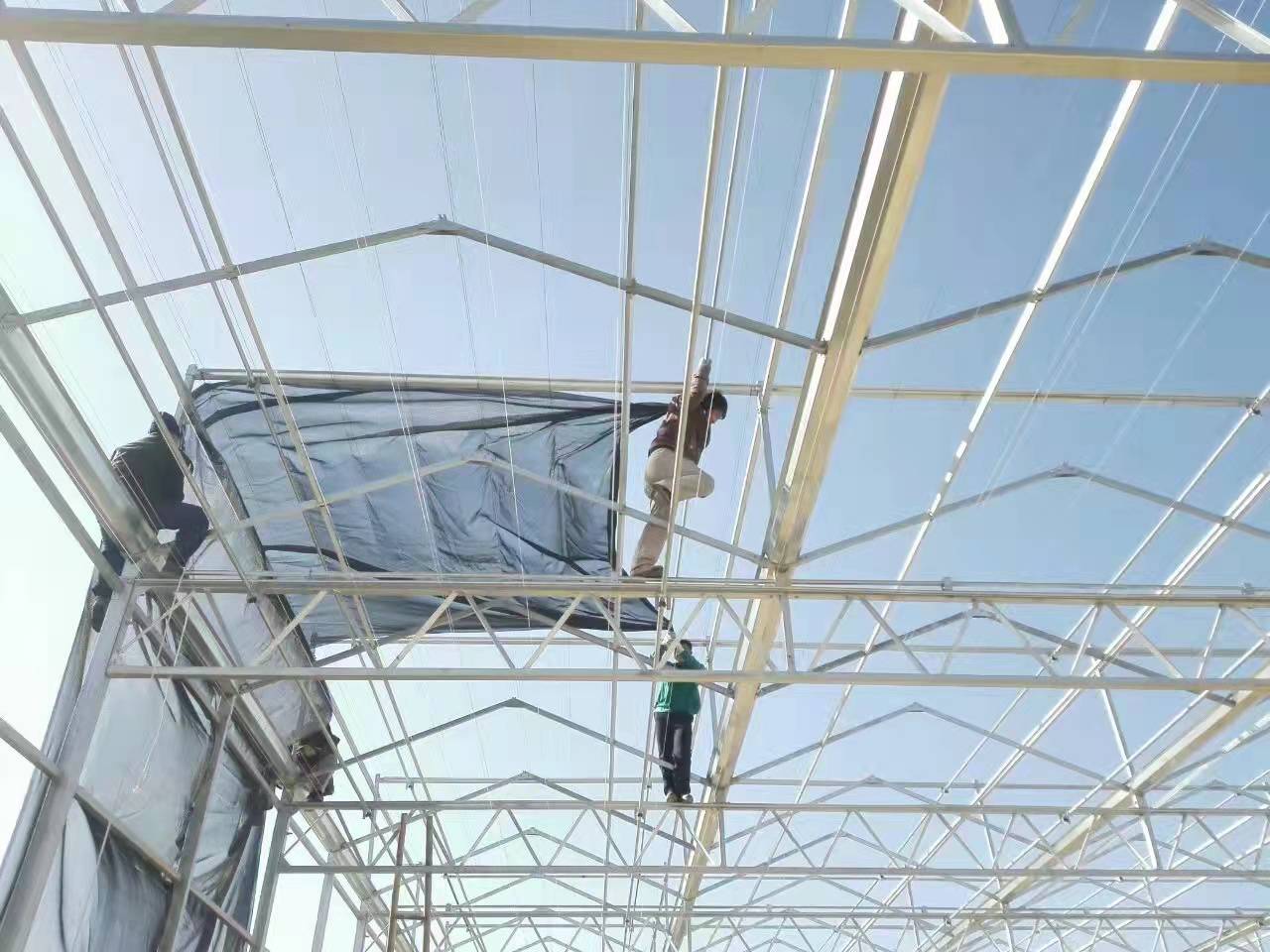

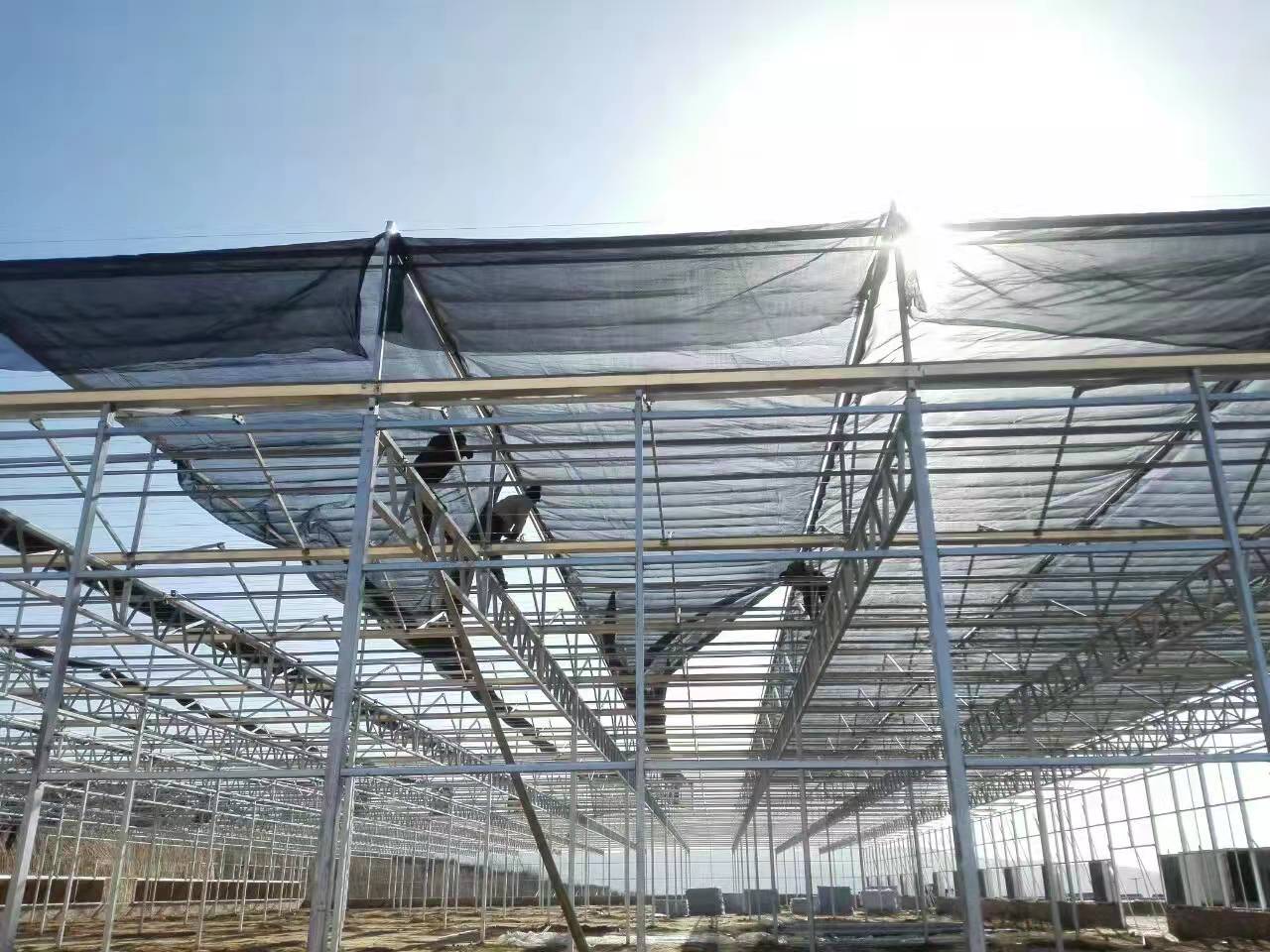

6.遮陽網的安裝
把遮陽網平放在托幕線和壓幕線之間展開，用卡簧將外遮陽網固定在驅動邊鋁材上卡牢、卡實。然后把遮陽網拉平拉直用尼龍線扣將托壓幕線和拉幕橫梁及遮陽網一起固定。然后用M6X10的螺釘把幕墜固定在遮陽網的兩邊，注意幕墜的距離根據當?shù)氐娘L(fēng)速情況具體確定，一般相鄰兩個幕墜的距離為600mm左右。后用剪刀將尼龍線扣的多余部分剪去。

該系統具有以下特點：
1、運行平穩、走行準確；
2、控制面積大，控制精度高，系統密閉性好；
3、使用壽命長，后期維護方便；
