連棟溫室大棚外遮陽是安裝在連棟溫室大棚頂端的一種大棚遮陽系統，其主要目的夏季用來遮擋多余的光線進入室內，同時具有降溫的作用。大棚遮陽網的選擇有鋁箔黑白網有圓絲外網，兩者的遮陽率不同。
1、固定托幕線
雙層幕線選國標聚酯外用幕線
顏色：黑色
直徑：2.0×2.5㎜
抗拉強度：250㎏/f
斷裂伸長率8%
質量保證5年，使用壽命8年以上
2、傳動機構
電機通過傳動機構驅動傳動軸運轉,傳動軸通過連接件帶動驅動桿在幕絲上平行移動，驅動桿拉動幕布一端緩慢展開，全部展開后觸動行程限位器開關，電機停止，該行程運行結束?？刂葡鋫溆惺謩涌刂?如需要中途停止,可以按下停止按鈕,即可停止運行.也可實現計算機自動控制
1）電機參數：
電源：380V，50HZ
電機功率：0.375KW
減速比：1:700
輸出轉速：2 rpm
2）齒條副技術參數：
模數：4
材質：Q235鍍鋅防腐
長度：4.0米長直齒條
速比：1：1
3、設計條件
夏天白天當室內光照強度超過作物光合作用的光飽和點后，多余的光照如果不能及時排除溫室，將會灼傷作物葉片或轉化為熱能使室內溫度升高，當這種溫升超過作物生長的適宜溫度范圍后，過高的溫度將會影響作物的正常生長和發育，嚴重的甚至?xí)?dǎo)致作物的生育障礙，直至死亡。關閉遮蔭幕后，將使進入溫室的光照首先遇到遮蔭幕的阻隔，根據遮蔭幕遮光率的大小調控的上部，或被遮蔭幕反射直接排出溫室，或轉化為長波輻射在提高遮陽幕上部空氣溫度后通過層頂通風窗排出室外。由此可見，遮陽幕夏季使用在溫室中具有遮蔭和降溫的雙重作用。
4、系統工作原理
電機帶動傳動軸運轉，傳動軸上的齒輪/齒條副將圓周運動變成直線運動。與齒條連接的推拉桿通過十字連接帶動驅動桿在幕絲上平等移動， 驅動桿拉動幕布一端緩慢展開、收攏，全部展開以及收攏后分別觸動開、合限位器開關，電機停止，運行結束。
5、外遮陽系統組成

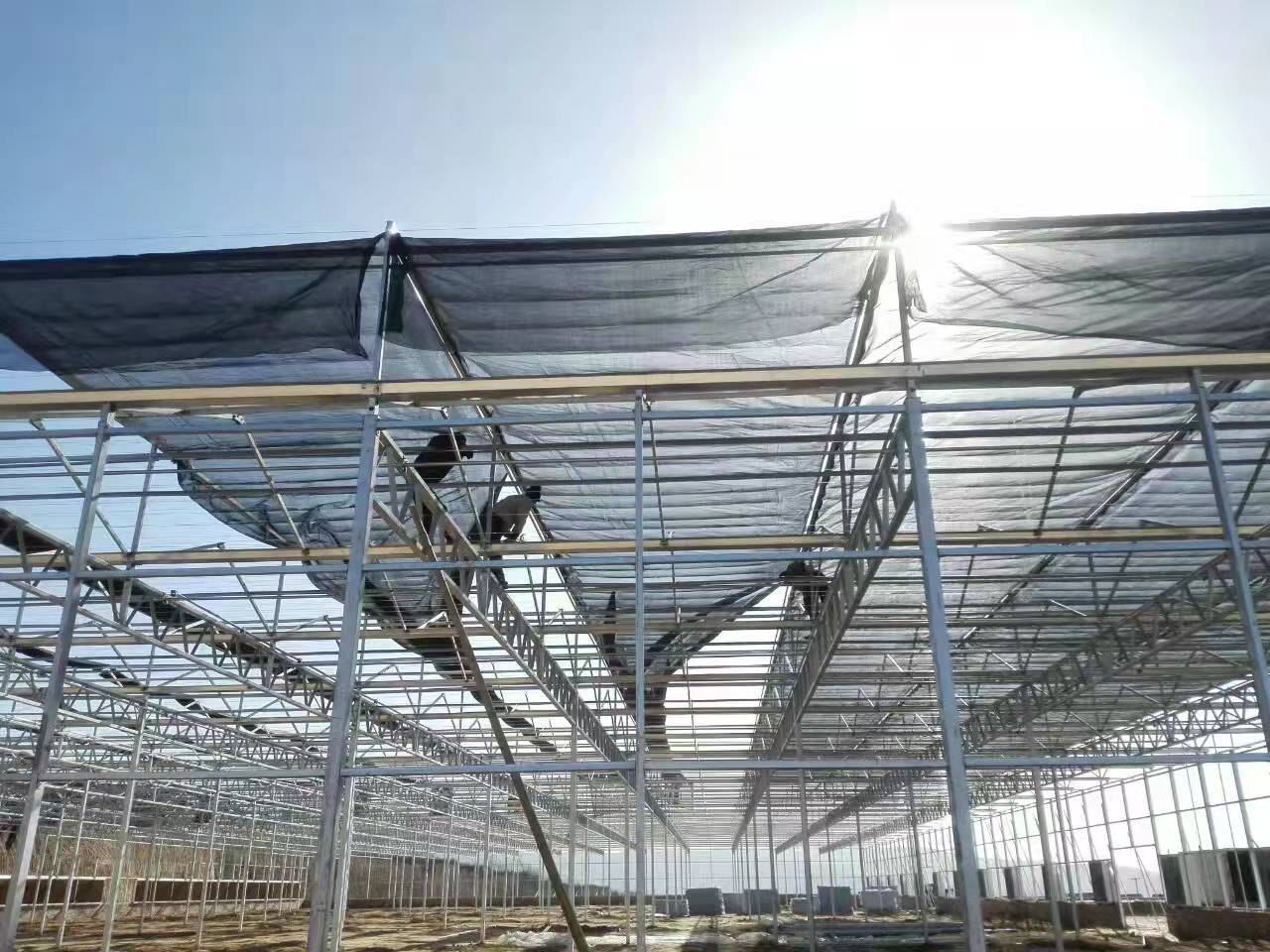

外遮陽支架：溫室頂部安裝外遮陽骨架，選用格構架和 50×50 及 50×50 熱鍍鋅方管加工制作。聯棟間用鍍鋅方管和連接件組合成網架結構。支架部分強度可靠，外形美觀，載荷承受能力強，使用壽命長。控制箱：控制箱內裝配有遮蔭幕展開與合攏兩套接觸器件，即可手動開、停，又可通過行程開關，實現自動停車。控制箱箱可裝備溫控、時控、光控設備，與自動控制系統相連，實現計算機智能控制。

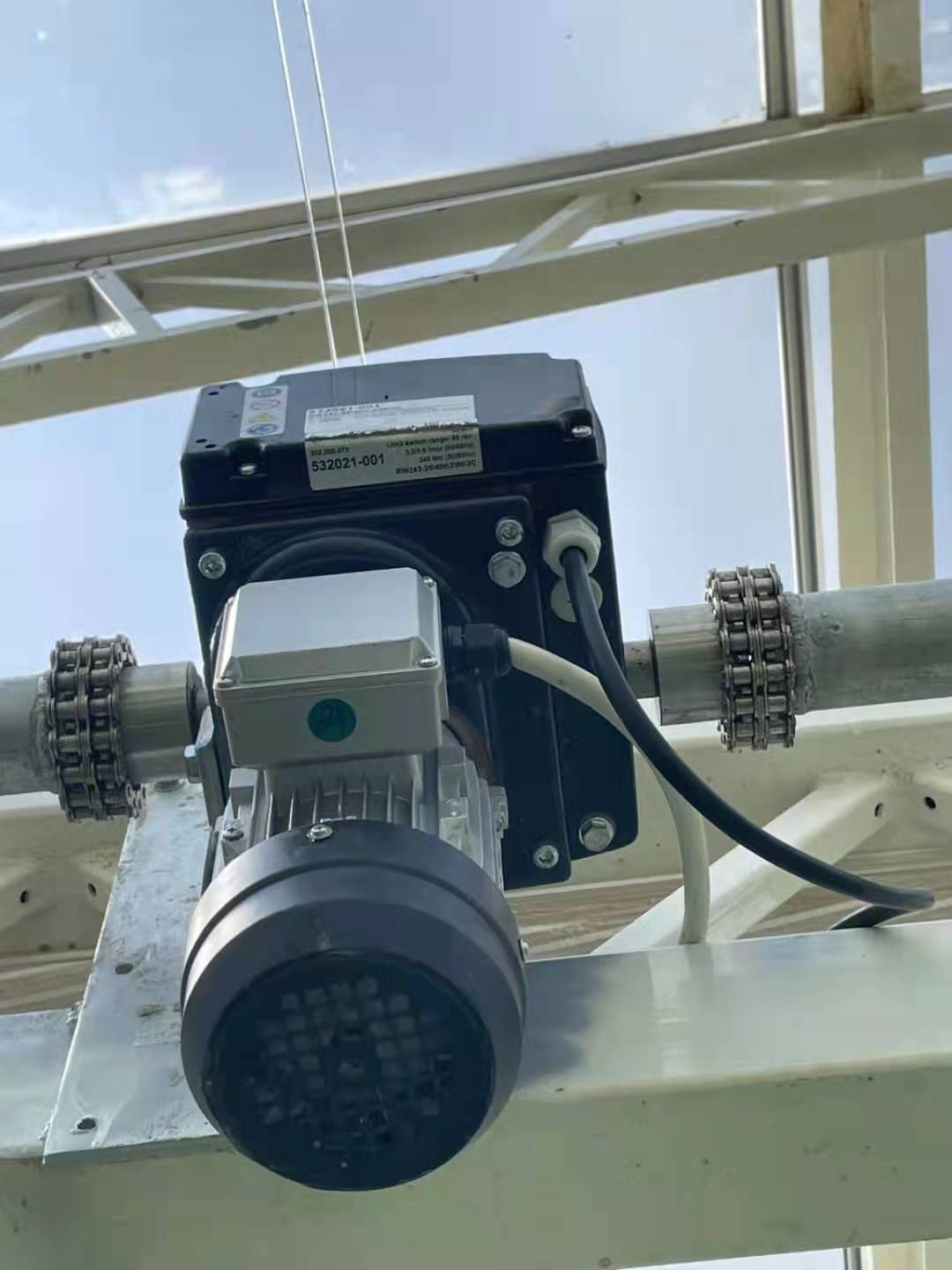

驅動電機：采用專用傳動電機，配備行程限位裝置，自動停止，限位準確，還配備了熱保護裝置，為用戶操作提供了安全保障。

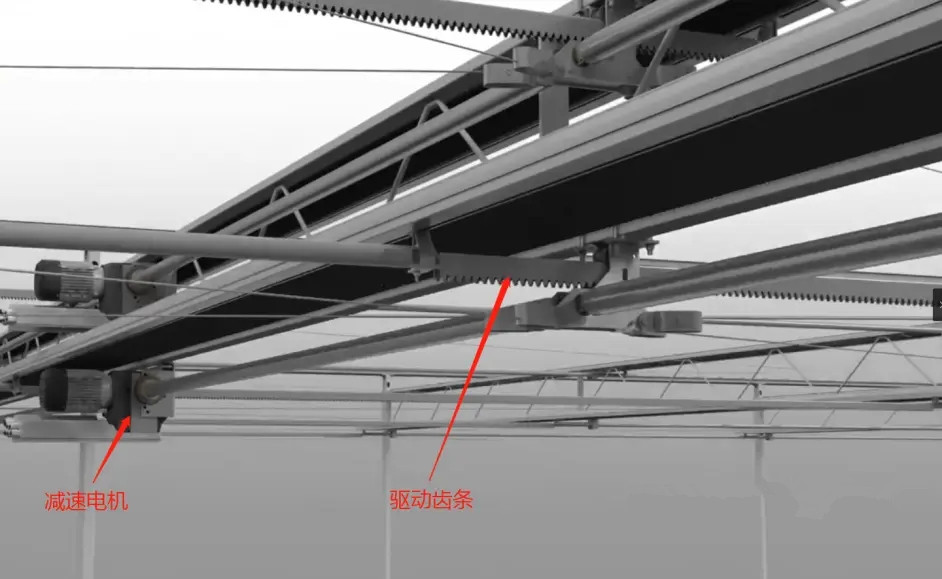

傳動部分：采用齒輪-齒條傳動機構，通過減速電機與之聯結的傳動，軸輸出動力，傳動軸中部與電機相連，其余部分齒條均勻相連；驅動桿和推幕部分采用熱鍍鋅組件，結構強度高，運行平穩可靠。
幕線：雙層幕線選用Ф2.2㎜優質聚酯托幕線，防銹，強度極高。
幕布： 外遮陽幕布選用國產優質黑色針織幕布， 遮蔭率 70%。 廠家提供保質期 5 年，使用壽命 8 年以上。
|
