（一）溫室基本配置
溫室主體、覆蓋材料、外遮陽系統、內遮蔭系統、自然通風系統、強制通風降溫系統、霧噴系統、照明系統、電氣控制系統等。
（二）溫室規格尺寸、建造布局與建筑面積溫室總建筑面積為：4992平米。
溫室采用8.0米跨度，共13跨。溫室開間深度4.0米，共12個開間。排水槽高度為4.0m，溫室頂高5.7m。
溫室南北長度為4米/開間*12開間=48米溫室東西長度為8米/跨*13跨=104米溫室面積=48米*104米=4992平米
（三）溫室性能指標
1、風載0.4KN/m'
2、雪載0.35KN/m’
3、溫室排雨量：150mm/h
4、電源參數：220V/380V，50Hz，PH1/PH3
（四）溫室門
溫室設有2套鋁合金推拉門，尺寸為2m×2.4m（寬×高）二、溫室方案說明
（一）溫室基礎（供參考）溫室基礎深0.8米，C20混凝土現場澆注（可根據當?shù)氐刂窢顩r適當調整）。溫室內部為點式基礎，四周采用條形基礎，現場澆注圈梁，以提高溫室整體強度，溫室四周地面以上采用0.5米高磚墻，并水泥沙漿抹面，起到保溫并預防冬季掃地風的作用。
溫室外四周做一圈厚8厘米，寬0.5米，斜度4%的150#散水，防止基礎被直接沖刷。

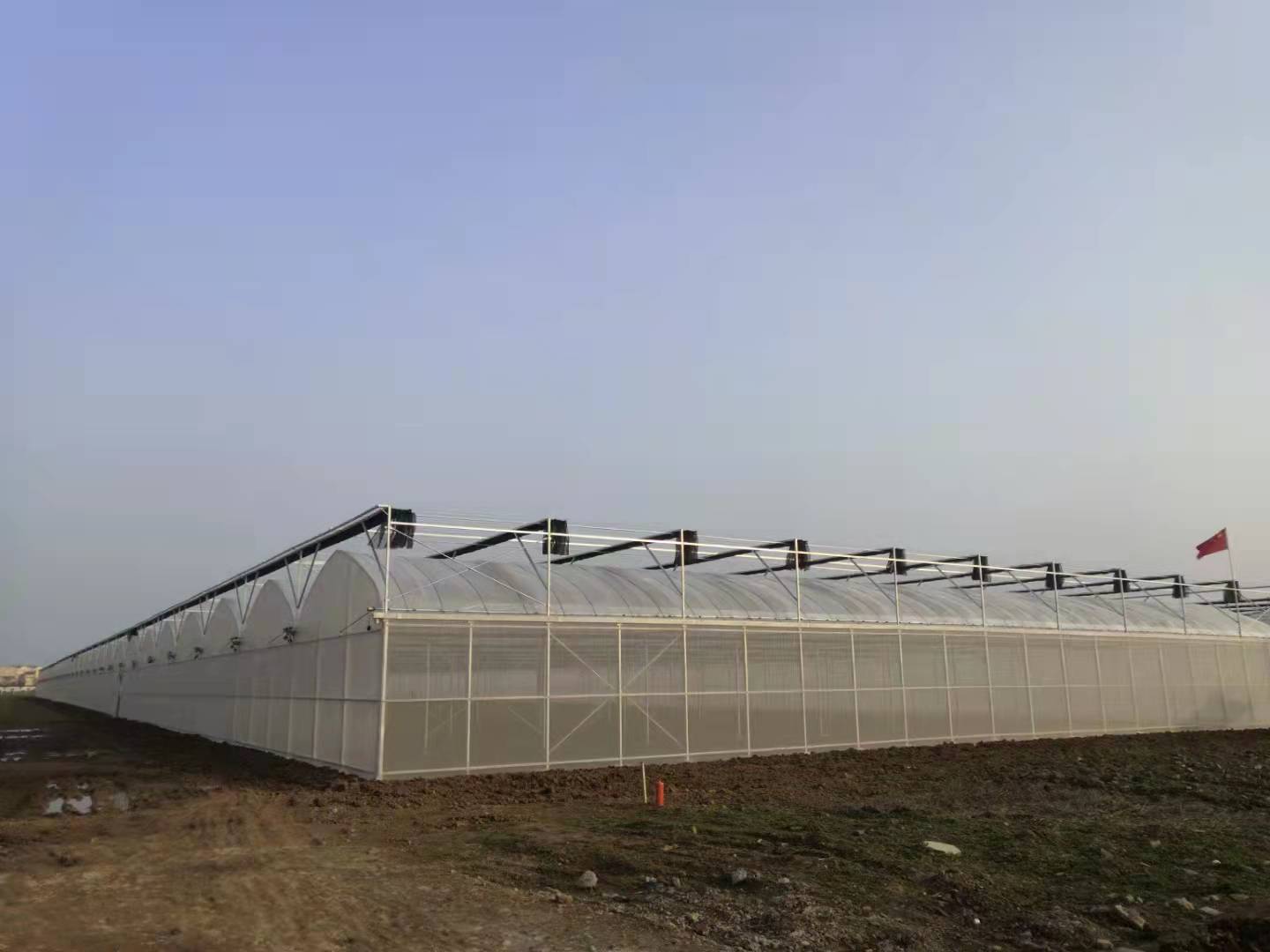

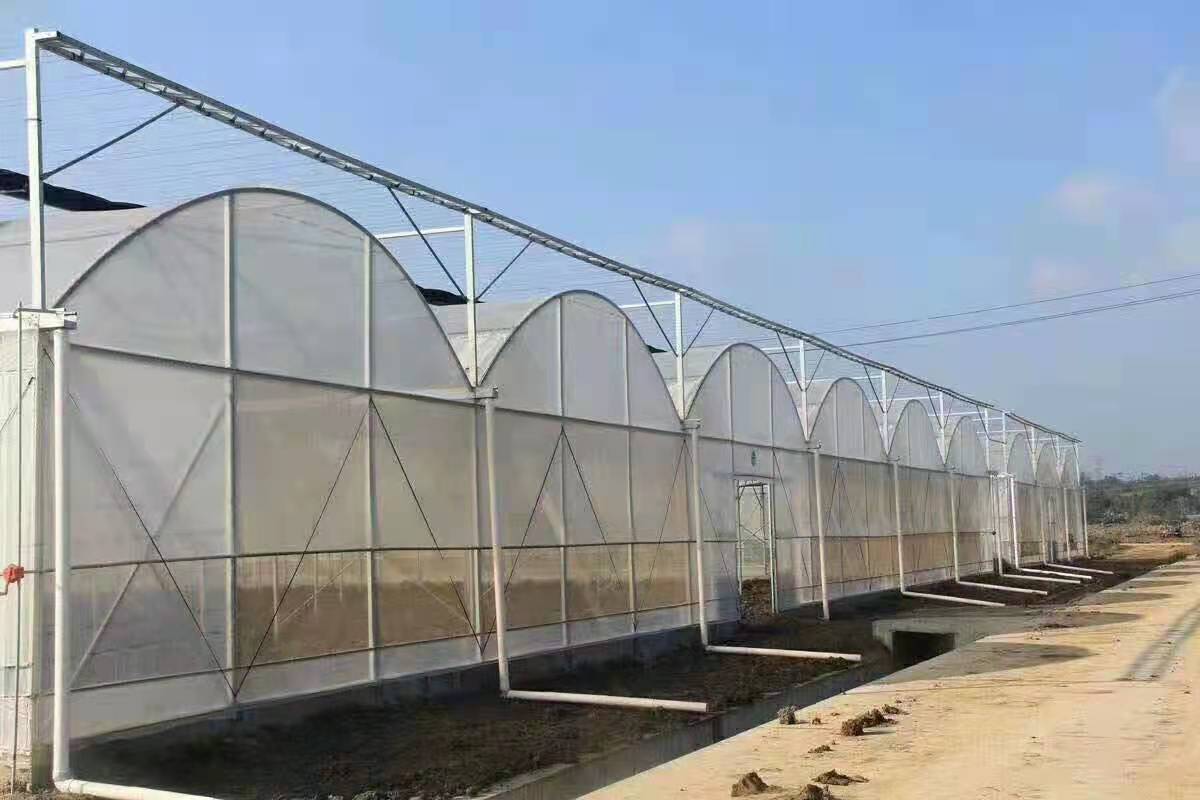

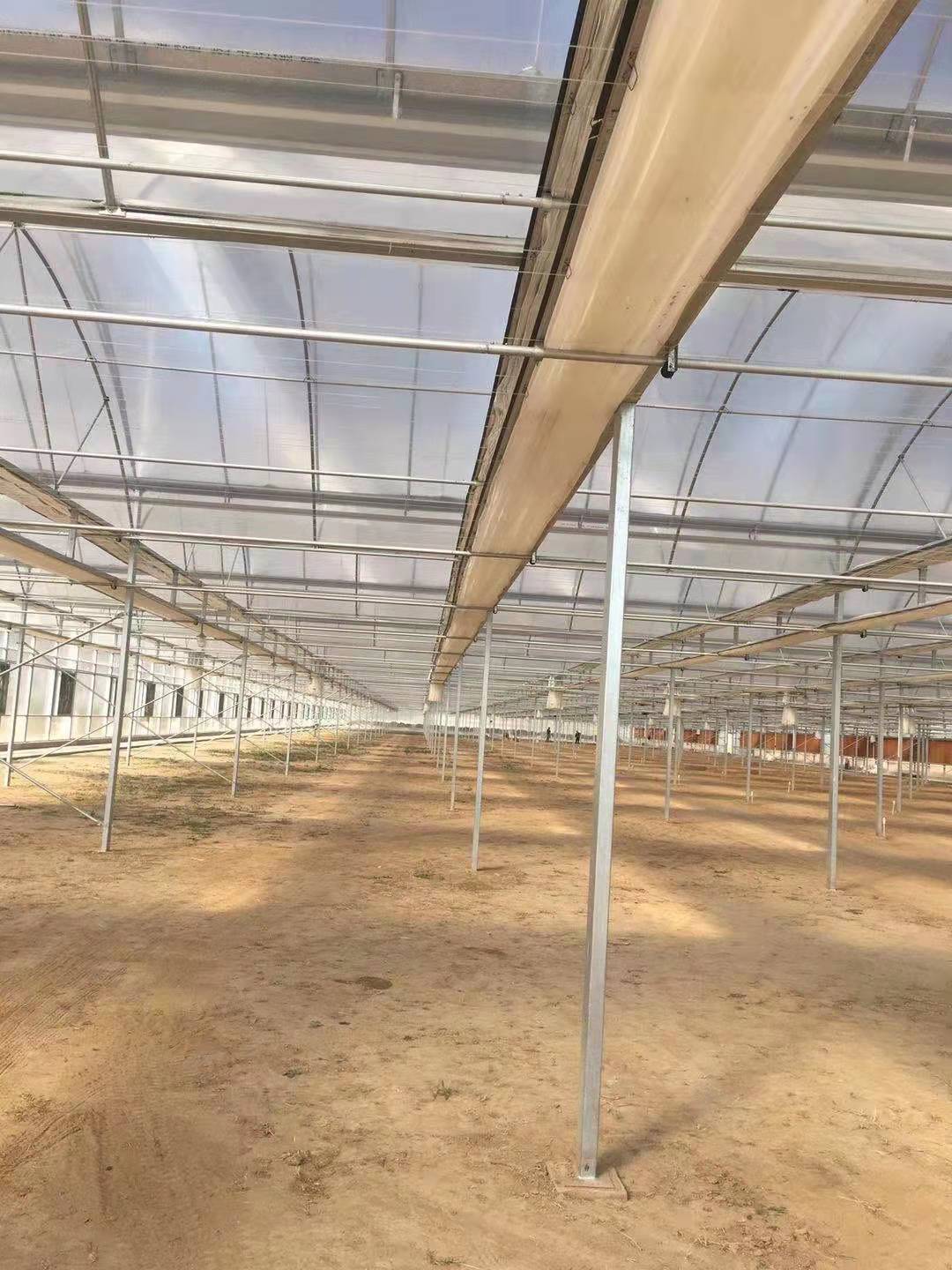

（二）主體骨架
立柱：采用100*50*2.5結構，雙面熱鍍鋅方管；側面副立柱：采用50*50*2.0雙面熱鍍鋅方管；四周擦條：采用50*30*2.0雙面熱鍍鋅方管主拱桿：32*1.5結構，鍍鋅圓管；下弦桿：采用50*50*2.0雙面熱鍍鋅方管；腹桿：25*2結構，鍍鋅圓管；排水槽：采用2mm厚鋼板加強型水槽，無底槽設計，節省了用鋼量，簡化了安裝程序，水槽坡度3%0。
溫室結構件：采用鍍鋅螺栓和自鉆釘連接。

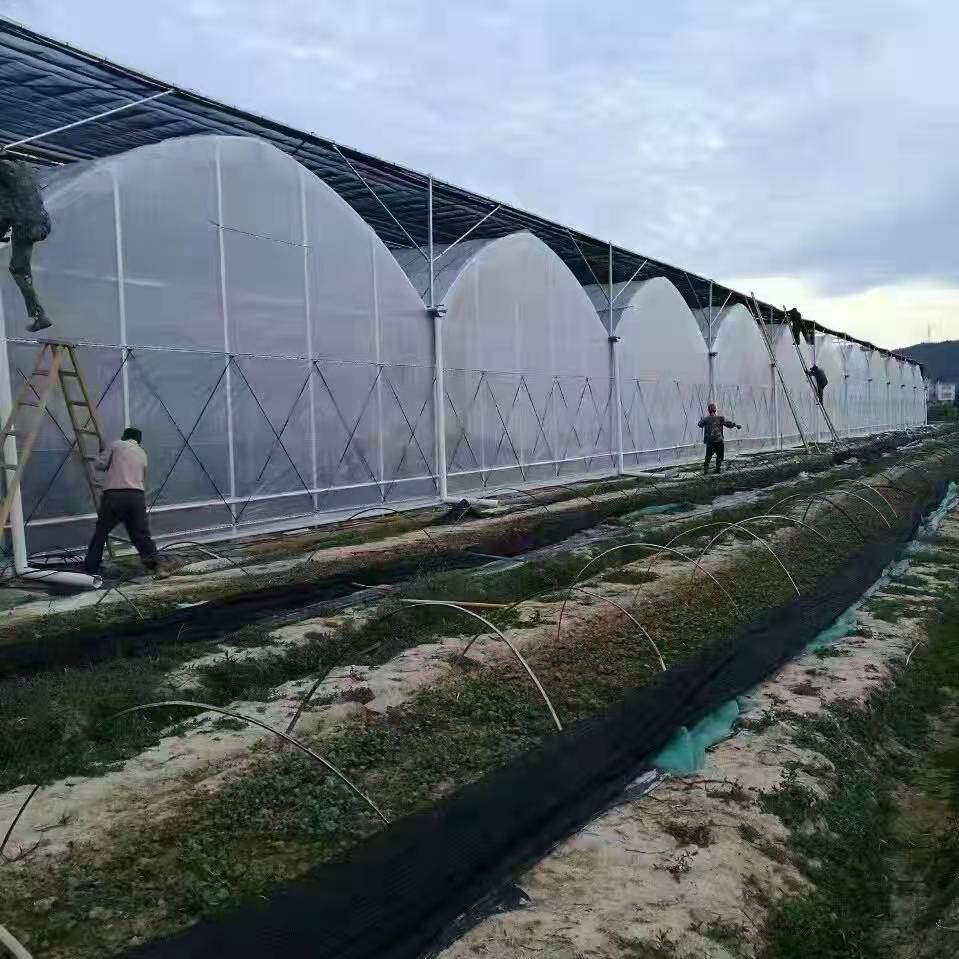

（三）溫室外覆蓋
1、頂部：全部采用長壽膜覆蓋，厚0.12mm。同時采用專用卡具固定密封，使溫室具有較好的氣密性。
2.四周：全部采用PC板覆蓋，厚8mm，廠家質保10年。
（四）溫室自然通風系統
1、設計條件：
排除溫室內的余熱及水分，使溫室內的環境溫度保持在適于植株生長的范圍內；調整溫室內空氣成份，排走有害氣體，提高溫室內空氣的新鮮程度。
2、系統組成：
頂部采用電動卷膜開窗系統，卷膜高度約為1.2米，每棟設1個。
本系統國產采用電動卷膜器。按下控制箱啟動開關按鈕，電機啟動。電機通過傳動機構驅動卷膜軸運轉，天窗打開后觸動行程限位器開關，電機停止，該行程運行結束。系統采用自動控制，真正實現無人值守。
濕簾外翻窗卷膜高度為1.5米，所有開窗部分均設32目防蟲網。

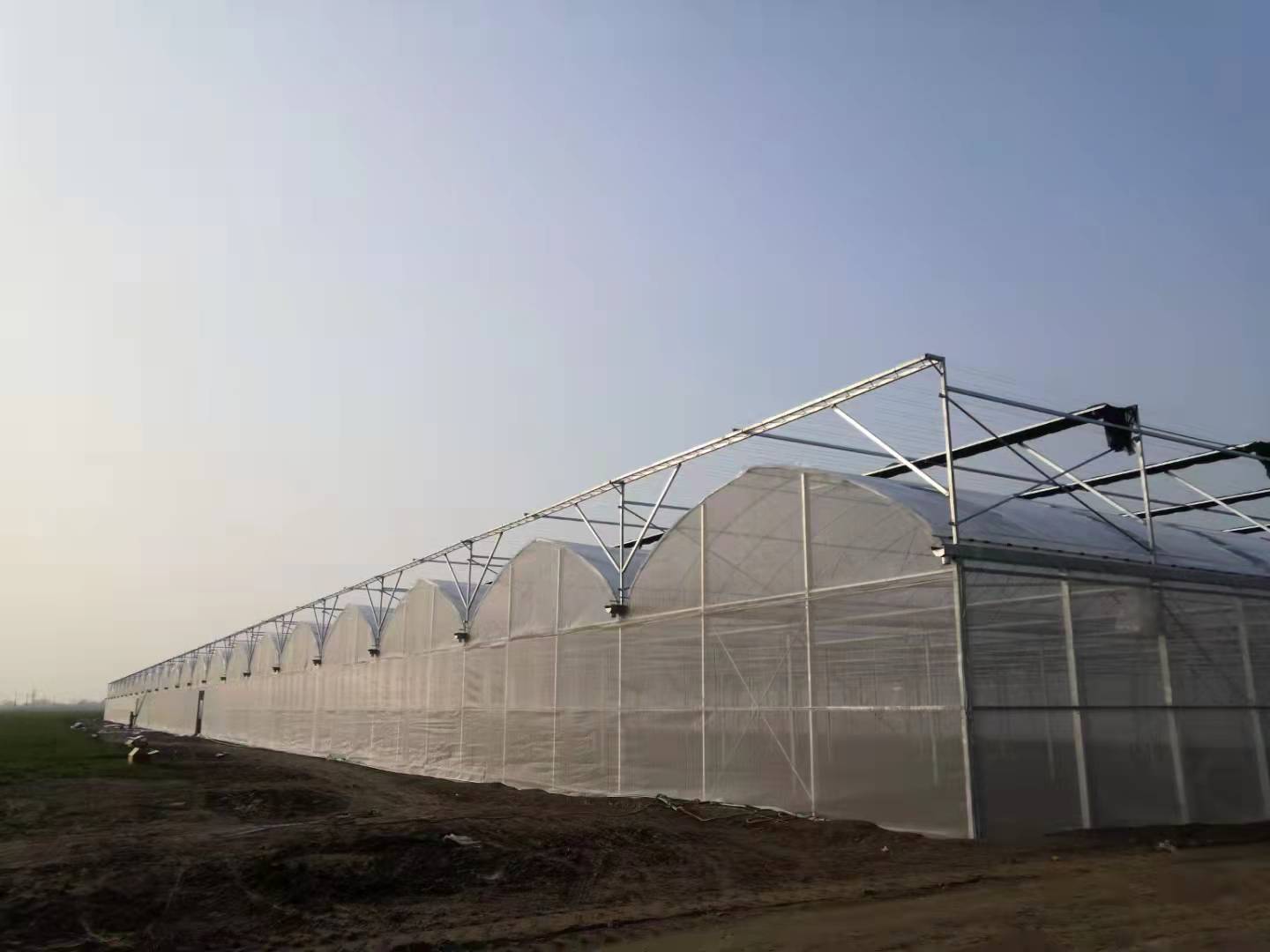

（五）外遮陽系統
1、遮陽網
選用優質黑白膜外遮陽網
·遮陽率75%·節能率50%
·壽命：廠家提供3年質保期，實際使用壽命5年以上
2、托幕線
雙層幕線選用優質聚酯外用幕線
顏色：黑色
直徑：2.0×2.5mm·抗拉強度：250kg/f
·斷裂伸長率8%
質量保證8年，使用壽命10年以上
3、傳動機構
電機通過傳動機構驅動傳動軸運轉，傳動軸通過連接件帶動驅動桿在幕絲上平行移動，驅動桿拉動幕布一端緩慢展開，全部展開后觸動行程限位器開關，電機停止，該行程運行結束?？刂葡鋫溆惺謩涌刂?，如需要中途停止，可以按下停止按鈕，即可停止運行。
1）電機參數：
電源：380V，50HZ
電機功率：0.55KW
減速比：1：700
輸出轉速：2rpm2）齒條副技術參數：
模數：4
材質：Q235鍍鋅防腐
·長度：4m長直齒條
速比：1：1
（六）內遮蔭系統
選用內用綴鋁保溫遮蔭幕。
·遮蔭率65%，
·節能率62%
·規格：4.3m
·壽命：廠家提供3年質保期，實際使用壽命5年以上1）降溫作用
夏季，利用保溫遮蔭幕能反射掉部分多余的陽光，并使陽光漫射進入溫室既保證作物能夠正常生長，又降低室內能量聚集，從而降低溫室內溫度，保護作物免受強光灼傷，并使室內溫度下降3-5℃。
2）保溫作用
冬季，保溫遮蔭幕有阻止室內紅外線外逸的作用，減少地面的輻射熱量散失，從而提高室內溫度，降低能耗，大大降低冬季溫室運行成本。
3）調節遮陽率
通過選用不同的幕布或調節幕布的開合，可行成不同的遮陽率，以滿足不同作物對陽光的需求。
4）保水保濕
遮陽保溫系統還能阻止室內水汽無限制地外逸，有效保持空氣濕度，減少灌溉用水，延長作物收獲期，達到增加作物產量、提高作物品質效果。
2、托幕線
選用優質內用托幕線顏色：透明
直徑：2.0×2.5mm·抗拉強度：250kg/f
·斷裂伸長率8%
·質量保證5年，使用壽命8年以上
3、傳動機構
電機通過傳動機構驅動傳動軸運轉，傳動軸通過連接件帶動驅動桿在幕絲上平行移動，驅動桿拉動幕布一端緩慢展開，全部展開后觸動行程限位器開關，電機停止，該行程運行結束?？刂葡鋫溆惺謩涌刂疲缧枰型就Ｖ?，可以按下停止按鈕，即可停止運行。
1）電機參數：
·電源：380V，50HZ
·電機功率：0.55KW
輸出轉速：5.2rpm
2）齒條副技術參數：
模數：4
材質：Q235鍍鋅防腐·長度：4.0米長直齒條
速比：1：1
（七）濕簾一風扇降溫系統
濕簾/風扇降溫系統利用水的蒸發降溫原理實現降溫目的。系統選用濕簾、水泵及大流量風機。降溫系統的核心是能確保水均勻的淋濕整個濕簾墻?？諝獯┻^濕簾介質時，與濕簾介質表面進行的水氣交換將空氣的溫度降低，一種最經濟有效的降溫方法。
每棟設2臺風機，濕簾分3段。
（八）霧噴系統
固定上噴系統用于育苗溫室灌溉、加濕和降溫。每棟設4趟，有單獨電磁閥單獨控制。
1.支管技術參數：
1）材質：高壓聚乙烯（PE）管材及聚氯乙烯（PVC）管材2）管徑：中32mm
3）適用溫度范圍：-30℃一40℃
4）公稱壓力：0.4Mpa
2.噴頭技術參數：
1）流量：47L/h
2）工作壓力：0.3Mpa
3）噴灑半徑：1m
（九）配電系統
1、基本材料
溫室內導線采用防潮型RVV塑料套線（暗管布線），信號線為RVVP屏蔽導線。
插座采用防水防潮型。
為使溫室內美觀，布線采用穿管暗敷方式。按需要設接地極，并將接地線引至所需位置。

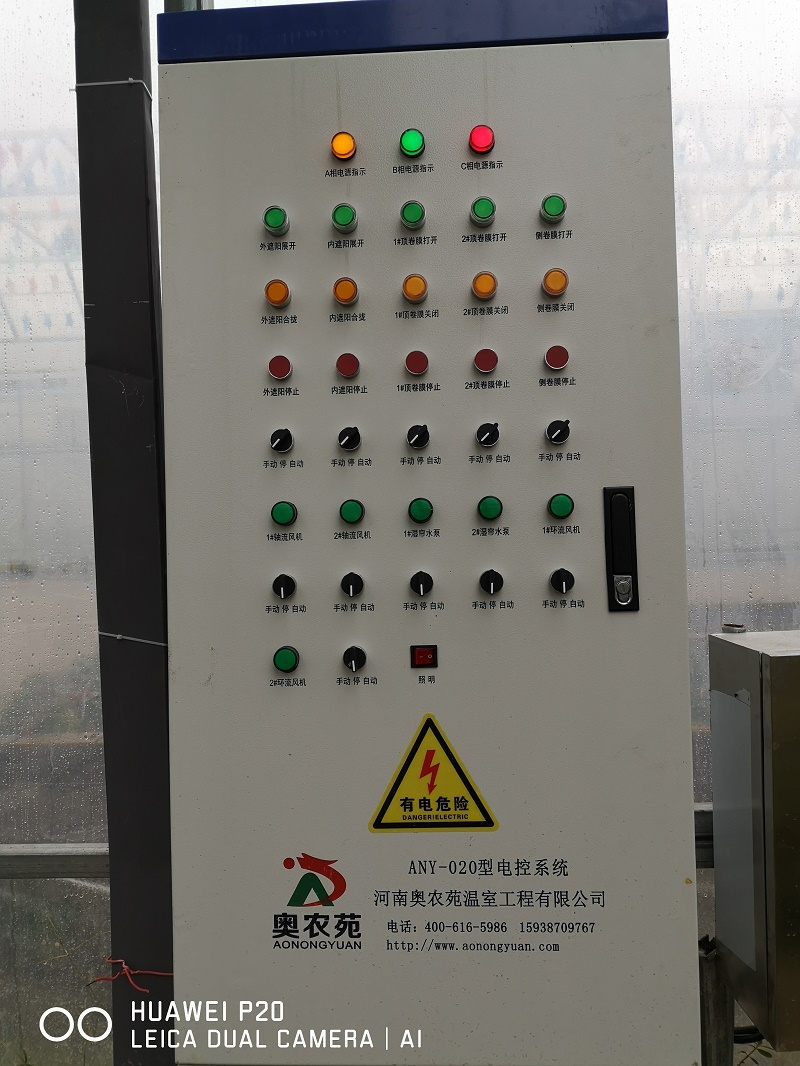

2、系統說明：
強電控制柜，帶有自動和手動轉換裝置，以便于設備的安裝及維修。變壓器等外部構件由用戶負責，需要把主電源線接到溫室的電控箱內。內部構件及線路由我方負責。
|
