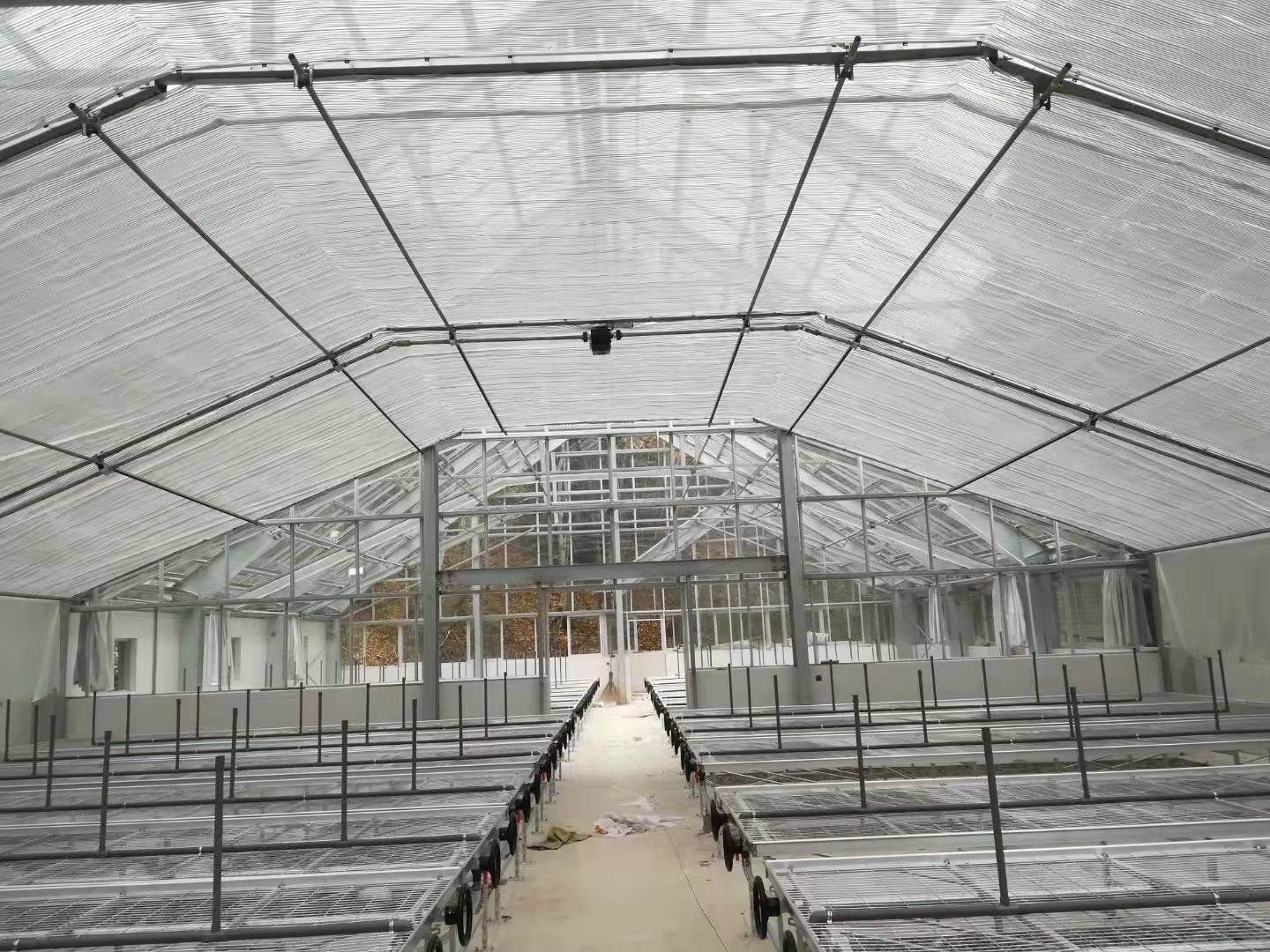

奧農苑鋼索驅動拉幕系統，即拉幕系統由鋼索作為牽引材料。由減速電機帶動驅動軸轉動，馭動軸帶動纏繞在驅動軸上的鋼索做往復運動，鋼索帶動固定其上的驅動邊鋁型材一起運動，由于遮陽幕一端固定在驅動邊鋁型材上，因而隨著驅動邊鋁型材的往復運動實現遮陽網的展開和啟閉。鋼索馭動拉幕系統由減速電機、傳動軸、驅動線、托壓幕線、馭動邊鋁型材等配件組成. 鋼索驅動拉幕系統沿開間方向布置，也可以沿跨度方向布置。馭動拉幕系統既可以布置在溫室中部.也可以布置在溫室端部。馭動軸沿開間方向布置時.邃陽幕沿跨度方向展開及收攏，即邃陽幕收攏時平行于溫室天溝方向.驅動軸沿跨度方向布置時.遮陽幕沿開間方向展開及收攏.即遮陽落收攏時垂直于天溝方向。
鋼索馭動拉幕系統一般布置在遮陽幕下20cm距離處。每報驅動線兩端和靠近驅動軸的一均需要布置換向輪. 2、系統基本描述 1）控制箱及電機 該箱可靈活控制遮陽幕的展開、合攏與停止。當遮陽幕受計算機控制時電控箱上裝有轉換開關，使之即可實現自動又可實現手動（電動），操作靈活方便。 2）系統的組成 1.驅動軸；2.減速電機；3.聯軸器；4.緊線套筒；5.驅動鋼索；6.軸接頭；7.托線輪；8.換向輪；9.軸承座；10.鋁制驅動卡；11.驅動邊；12.定位卡；13.托/壓幕線；14.幕布。 3傳動部分 傳動部分由減速電機及配套部件組成，通過減速電機及與之相連的傳動軸輸出動力。傳動軸采用φ60×3.0鋼管，中部與電機相連，其余部分與鋼纜均布相連，將圓周運動轉換為平穩的直線運動。鋼絲φ3.0鍍鋅鋼絲，每套鋼絲連1列，縱向與溫室長度基本等長。與鋼絲連接的驅動幕桿采用鍍鋅管，橫向布置，拉動幕布開合，使幕布在運行中平展美觀。 4幕線及端梁支架 線梁支架選用50×50方管，強度可靠；幕線選用國產透明聚酯幕線，沿8.0跨度20條下幕線，5條上幕線。 65幕布 幕布選用國產幕布，遮陽率65%，保質期4年，壽命8年。內保溫溫室專用內保溫棉被，質保三年。
3、系統安裝： ①換向輪安裝：換向輪通過換向輪固定架安裝在拉幕梁的下端。換向輪的間距與驅動線的間距一致，每條驅動線兩端對應安裝一對換向輪。外側換向輪距離骨架外側約300mm,中間換向輪間距不應大于300mm,并均勻布置。 ②減速電機安裝：電機安裝于窗簾平面臨近中心骨架上，由電機固定架通過U型螺栓固定在骨架上。 ③軸承座安裝：軸承座布置在中部的一排骨架上，軸承座安裝高度應使驅動軸中心線與輸出軸中心線在同一條直線上。 ④驅動軸安裝：驅動軸為60鍍鋅鋼管，安裝時將鋼管從電機兩側分別傳入軸承座，鋼管連接通過驅動軸接頭連接，與電機連接通過鏈輪鏈條連接。需要注意的是在連接軸之前，需要將每對換向輪對應位置的兩個緊線套筒事先套在驅動軸上，并注意兩個套筒的方向。驅動軸與電機的連接應放到后再連接。 ⑤驅動線的安裝：將驅動鋼索截稱所需長度，將驅動線的一端用鋼絲繩固定在緊套線套筒的焊接螺母上，將驅動鋼索的另一端穿過托線輪及兩個相應的換線輪再回到另一個緊線套筒焊接的螺母上，并用鋼絲繩夾固定。旋轉其中一個緊線套筒，使驅動鋼索在緊線套筒上規則地纏繞兩周，用6個螺栓M8x15固定該緊線套筒，再向相反方向旋轉另一個緊線套筒，使驅動鋼索一圈一圈有序地纏繞在緊線套筒上，直至拉緊驅動鋼索。每條驅動鋼索安裝好后，必須保證所有驅動鋼索拉緊力一致。 ⑥托線輪安裝：為了防止由于驅動鋼索較長而下垂，在每根驅動鋼索對應的兩個換向輪之間沿驅動鋼索方向安裝托線輪，托線輪用自攻釘固定于鋼骨架的下表面。
|
