玻璃溫室 電動頂開窗系統 安裝步驟方法介紹

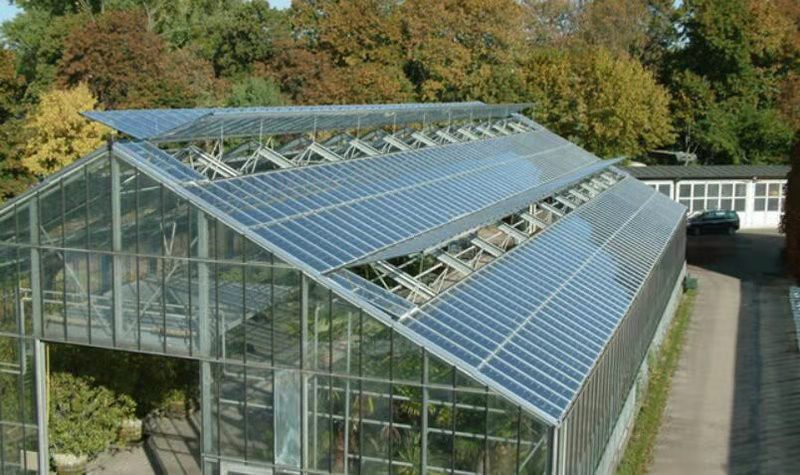

連棟溫室的電動頂開窗系統根據覆蓋材料的不同，所采用的開窗方式也不同，通常玻璃、PC陽光板覆蓋的采用多排屋頂連續間斷推桿式開窗，PC陽光板及雙層充氣膜覆蓋采用連續開窗，單層薄膜覆蓋采用卷膜開窗（開窗方式可采用手動或電動）。側墻及濕簾保溫窗若為玻璃，一般采用塑鋼或鋁合金框平開或推拉窗。

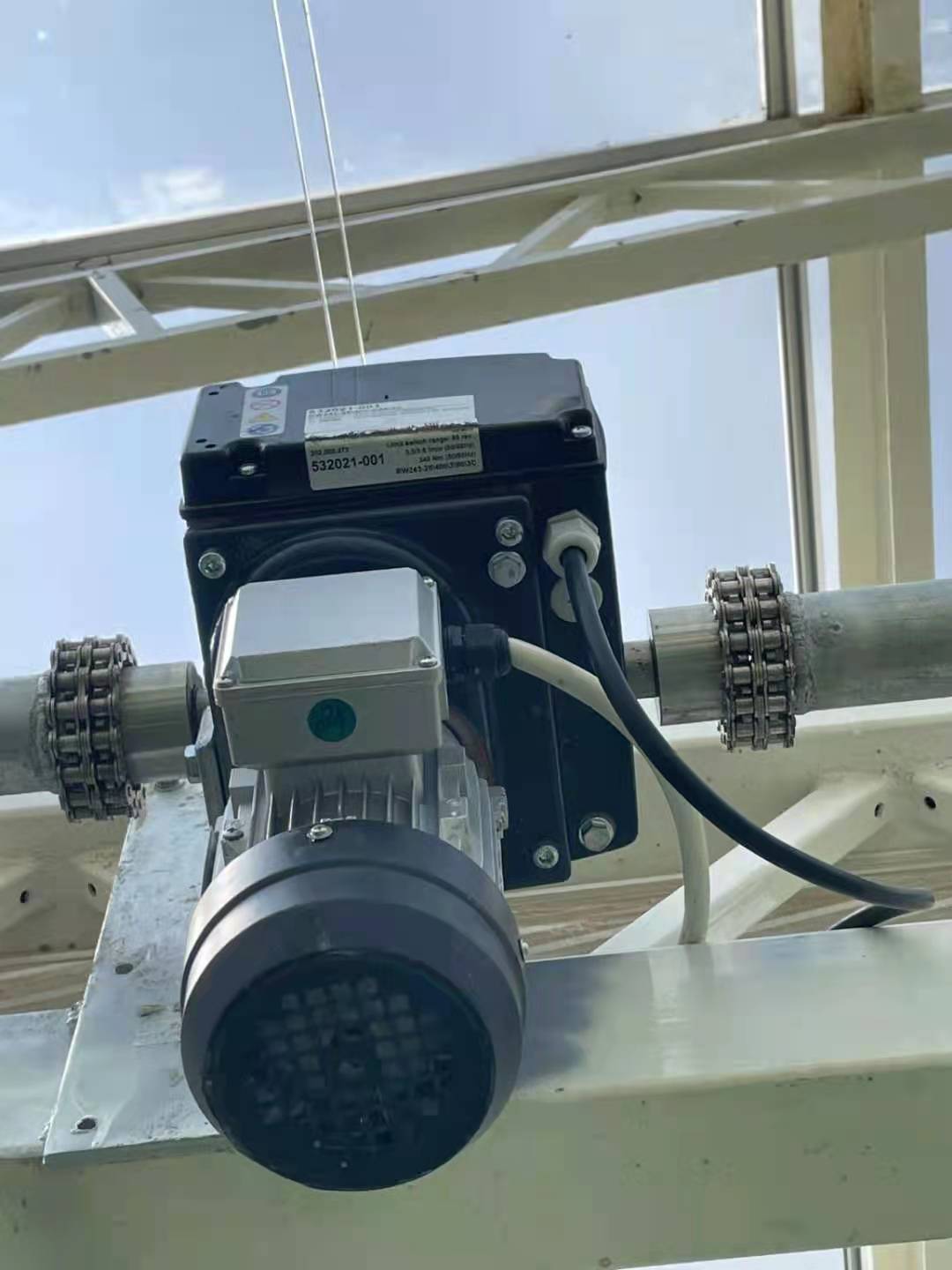

一、開窗機的安裝開窗減速電機固定架原則上安裝于整個窗扇中部的立柱或拱梁上。在溫室大棚建設工程中安裝時，按照設計的高度和位置在安裝固定架的立柱或拱梁上打孔，孔間距與固定架上的孔要一致，然后用螺栓將固定架固定于立柱上，再將減速電機用螺栓安裝于電機固定架上，電機固定架也可以用“U型螺栓”按照設計的高度和位置固定在立柱或拱梁上。

二、開窗軸支座的安裝在立面?zhèn)乳_窗、濕簾外翻窗、屋頂連續開窗三種開窗方式中，每個齒輪邊上都應該有一個軸承座支撐驅動軸和齒輪齒條，軸支座間距控制在2m左右。軸支座一般通過A鉆自攻釘固定于立柱或拱桿上，也可以在立柱或拱桿上打孔，使用螺栓來同定。安裝時必須保證軸承座的中心孔與減速電機的輸出軸中心成一條直線。

三、安裝驅動軸驅動軸使用1〃( Φ=33.5mmX3.25mm)熱鍍鋅國標焊接鋼管，通長布置;一端和減速電機通過鏈?zhǔn)竭B軸器相連，中間用開窗軸支座支撐。驅動軸連接采用套管式螺栓固定軸接頭，以加強驅動軸的剛度和同步性。在安裝驅動軸時，必須在有齒條的位置事先將齒輪套在驅動軸上。

四、窗扇的制作在溫室大棚建設安裝中，對于玻璃及PC陽光板窗框均采用溫室大棚專用的鋁合金邊框，間斷式開窗寸根據窗口的具體尺寸先組裝后安裝，連續開窗普遍較長，采用現場制作的方式。五、齒條與窗扇的連接（連續開窗）在溫室大棚建設安裝中屋頂連續開窗與立面?zhèn)乳_窗的處理方式一般是相同的，但濕簾外翻窗與它們略有不同，將窗邊鉸支座按照設計位置通過螺栓與窗扇相連，再將齒條和窗邊鉸支座用螺栓或銷軸固定即可。對于濕簾外翻窗則需要用外翻窗連接板將窗扇與外翻窗鉸支座連接，然后再將齒條和窗邊鉸支座用螺栓或銷軸固定，河南奧農苑溫室工程有限公司專業設計建造各類連棟智能溫室。

六、安裝開窗齒條安裝齒條時應當讓窗戶處于關閉的狀態，在安裝好的窗邊鉸支座或外翻窗鉸支座處安裝齒條，齒條間距原則上不能超過2m，以利于窗戶的密封。齒條先穿過齒輪，然后讓有孔的一端通過帶孔銷軸、開口銷與窗邊鉸支座或外翻窗鉸支座連接在一起。左右調節齒輪使得齒條與驅動軸成垂直狀態，用內六角扳手緊固齒輪上的兩個緊定螺釘，使它與驅動軸連接，依次將所有齒條齒輪固定好。

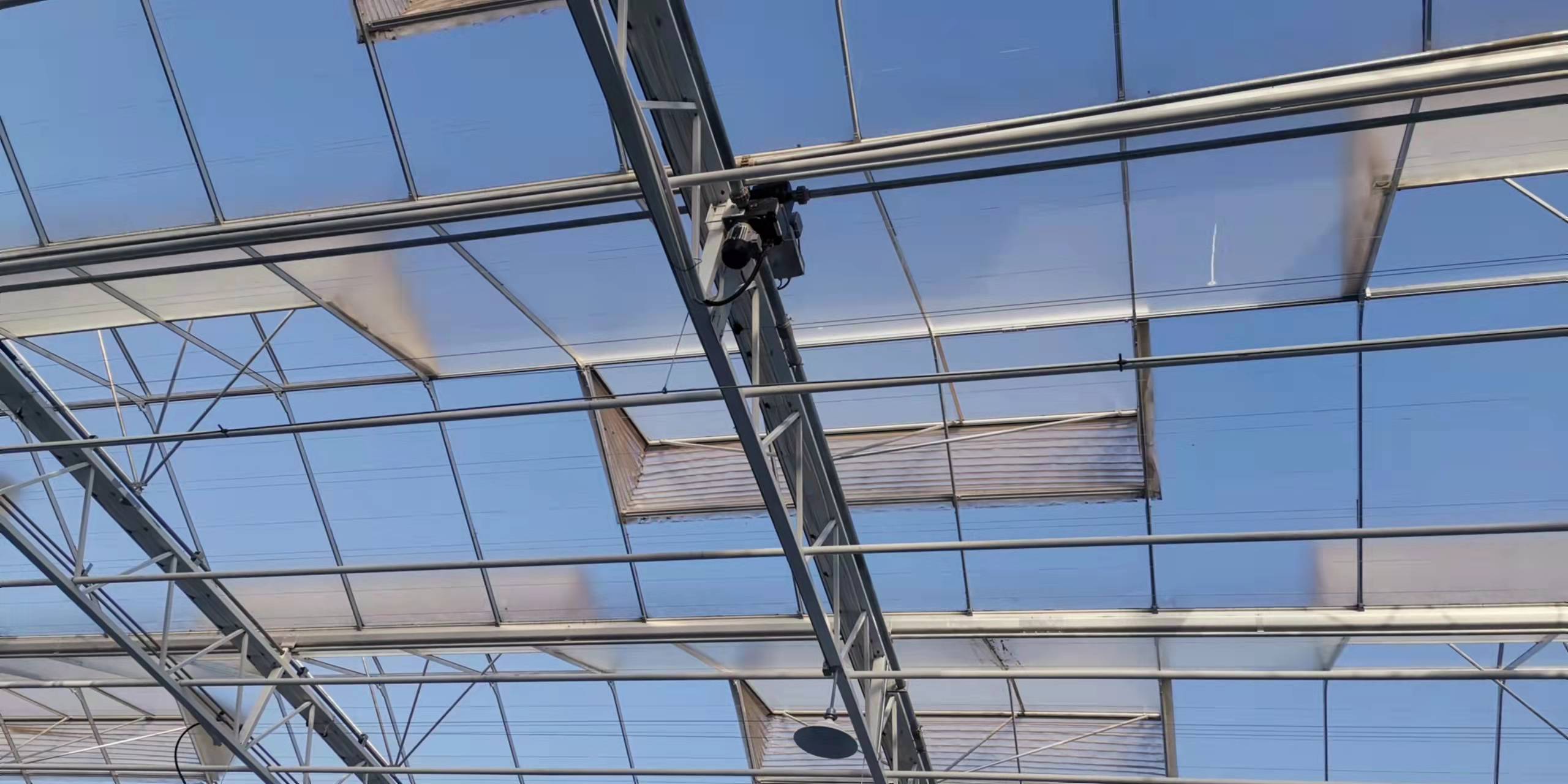

八、連續間斷推桿式開窗

1.開窗齒輪齒條的安裝開窗齒輪按照設計位置用螺栓固定在桁架弦桿上，齒條裝于齒輪內。齒輪通過驅動軸與減速電機輸出端相連接，齒條通過接頭與推桿相連接。這里所用的齒條根據推力大小有兩種，可根據屋頂開窗的大小和數量多少分別選用。

2、開窗支撐滾輪的安裝開窗支撐滾輪是用來支撐屋頂窗推桿的。一般在Venlo(文洛型)溫室大棚中，每個小尖頂安裝2-3個支撐滾輪。安裝時按照設計位置將開窗支撐滾輪用開窗支撐滾輪連接板和自鉆自攻釘固定于溫室大棚桁架上弦桿上。安裝時要注意使每排支撐滾輪成一直線，以保證屋頂窗推桿的平直。

3.推桿的安裝開窗齒輪齒條和支撐滾輪安裝完畢后，就該安裝推桿了。推桿一般使用Φ=27mmX1.5mm或Φ=32mmX1.5mm熱鍍鋅焊接鋼管。

4.開窗減速電機的安裝開窗減速電機的位置由開窗齒輪齒條的安裝位置決定，減速電機通過幵窗電機固定架和U型螺栓固定于溫室桁架上。電機與驅動軸通過聯軸器連接，驅動軸與聯軸器間一般使用焊接以利于提高驅動系統的整體剛度。這里需要注意的是，電機輸出軸中心線的高度要與開窗齒輪輸入軸中心線的高度一致。

5.開窗驅動軸的安裝開窗驅動軸一般使用1"熱鍍鋅焊接鋼管，通過焊合接頭與齒輪連接，在沒有齒輪的桁架處，用開窗軸承座支撐驅動軸。

6.開窗支撐臂的安裝根據溫室大棚建設安裝中天窗大小的不同，窗支撐臂有2-4支不等。安裝支撐臂時應先按照設計位置將窗邊鉸支座固定于窗活動框鋁合金上，通過銷軸及開口銷將支撐臂連接于窗邊鉸支座上，支撐臂下端通過螺栓及推桿支座固定于推桿上。這里需要注意的是，固定支撐臂時應將所有活動窗處于完全關閉狀態，保證活動窗下框平直并壓緊固定窗框。

九、連接配電控制箱運行調試在窗體處于關閉狀態時，用六方扳手打開電機限位蓋，將處于關閉的限位軸與觸點開關接觸，松開幵啟限位軸，打開電源開啟窗戶，當達到開啟位置時關閉電源，將開啟限位軸移動到觸點開關后擰緊。反復開啟，觀察窗子的關閉情況，視情況重復上述動作。
