| 溫室遮陽系統-內遮陽和外遮陽 | |
| 發布時間:2017-02-22 17:54:20 | 瀏覽次數： | |

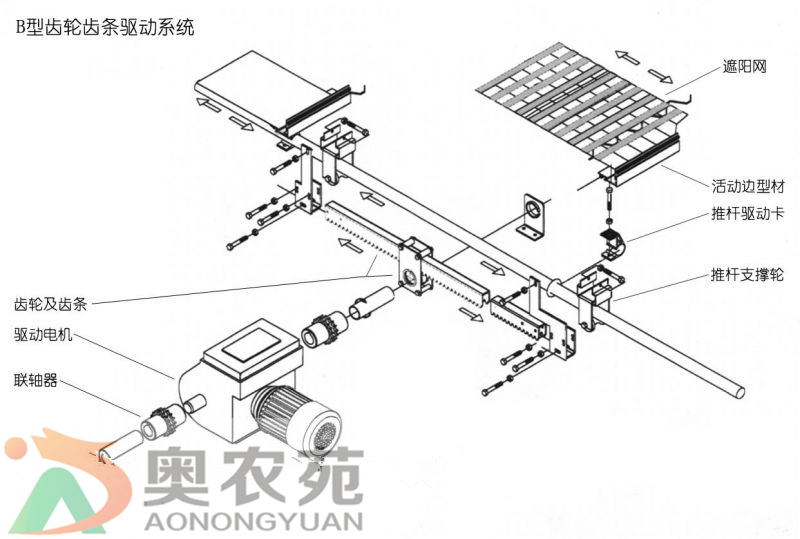

| 內遮陽系統 夏季晴天可根據作物光照需求啟、閉，進行遮蔭與降溫；冬季夜間可關閉保溫。該系統可以從多方面來改善作物的生長環境，保障陽光的合理化運用。浸鋁合成纖維條能有效的折射掉部分陽光。起到遮陽降溫的作用。加裝遮陽幕后，室內氣溫比室外氣溫低4℃-7℃，這樣遮陽幕不但保證了作物免遭強光灼燒而發黃枯萎，獲得更為適宜的生長環境，同時更利于人與植物共存。此外，該系統在夜間還起到隔熱保溫作用，能有效阻止熱量的散失，降低冬季溫室的運行成本，根據呼和浩特地區實際情況，內保溫幕是必須設計的。 系統基本組成 1、電機 溫室內遮陽系統由4臺拉幕電機控制，電機通過傳動機構驅動傳動軸緩慢運轉，起到開閉遮陽網目的。電機采用北京產減速電機功率為0.75KW、電壓380V、150-900：1、GW80型減速電機，電機內配備有行程開關，根據遮陽網的寬度來設定電機行程。電機可電動（手動）、自動控制，并能中途停止，中途運行。 2、傳動方式： B型齒輪齒條驅動系統示意圖：  3、傳動部分： 傳動部分由減速電機及配套部件組成，通過電機帶動傳動軸使齒輪齒條往復運動，傳動軸采用Ф32X3.5熱鍍鋅管；每間隔4米布置1套齒輪齒條，推拉桿采用Ф32X2熱鍍鋅管，每套齒條連1列，與溫室縱向長度基本相等，且遮陽幕活動端鋁合金型材與推拉桿固定，帶動遮陽保溫幕沿4.0米開間方向開閉。 4、傳動軸布置 傳動軸布置在溫室南端，電機安裝在傳動軸中間，使之兩端受力平衡，為了安裝及檢修方便在電機兩端裝有聯軸器，傳動軸采用內套管螺栓連接。 5、幕線 幕線采用國產聚酯線，其主要參數為：直徑：1.8*2.5mm、抗拉裂強度220kgf、斷裂彈性0.08、在-40℃～70℃溫度范圍內，能完好地保持機械和體形的穩定性。 6、遮陽網 遮陽保溫幕采用國產的Upp65浸鋁合成纖維條遮陽網，該遮陽網遮光率為65%，顏色鋁白色，比重85克/米2，使用壽命8年，寬度4.25米。 外遮陽系統 功能及特點 外遮陽系統能有效的將光線阻擋在溫室外面，從而起到降溫遮蔭作用。遮陽網通過減速機及齒輪齒條傳動，由控制系統控制開啟與關閉。 特點： 1、系統主要適用于夏季的遮蔭、降溫，使部分陽光進入溫室，保證作物避免強光灼傷，同時降低溫室溫度。 2、通過調節遮陽網的開啟關閉，來滿足溫室對光線的需求。 3、高強度的遮陽網具有防雹保護作用。 系統基本組成 1、遮陽網采用國產黑色遮陽網，該遮陽網遮光率75%。采用高密度聚乙烯，經紫外線穩定劑及防氧化處理后制作而成。具有不脫線、抗風力強、防紫外線、抗老化、平整度好等優點。使用壽命5年以上。 2、通過傳動軸轉動帶動齒輪齒條往復運動，每間隔3.0米布置1套B型齒輪齒條，推拉桿采用Ф32X2熱鍍鋅管，每套齒條連1列，與溫室縱向長度基本相等，且遮陽幕活動端鋁合金型材與推拉桿固定，帶動遮陽保溫幕沿4.0米開間方向開閉。 3、根據溫室面積外遮陽保溫系統由4臺拉幕電機控制，電機通過傳動機構驅動傳動軸緩慢運轉（1.5轉/分），起到開閉遮陽網的目的。該電機采用上海產減速電機功率為0.75KW、電壓380V、扭矩800Nm、GW80型減速電機，電機內配備有行程開關，根據遮陽網的寬度來設定電機行程。電機可電動（手動）、自動控制，并能中途停止，中途運行。 4、系統支撐立柱采用60*60*2.5mm熱鍍鋅方管固定在天溝上，利用支座連接，并在支撐立柱頂部沿每個天溝方向布置一根60*40 鋼柱以加強外遮陽骨架的穩定。 5、傳動軸布置在開間的中部，傳動軸采用F32*3熱鍍鋅管，電機安裝在傳動軸中間，使之兩端受力平衡，為了安裝及檢修方便在電機兩端裝有聯軸器，傳動軸采用內套管螺栓連接。 |
|
|
|
